Mähwerksabdeckung

Zeichnung für Cub Cadet Zero Turn Z-Force SZ 48 mit der Geräte-Artikelnr. 17AIDGHB603 ab Baujahr 2016:

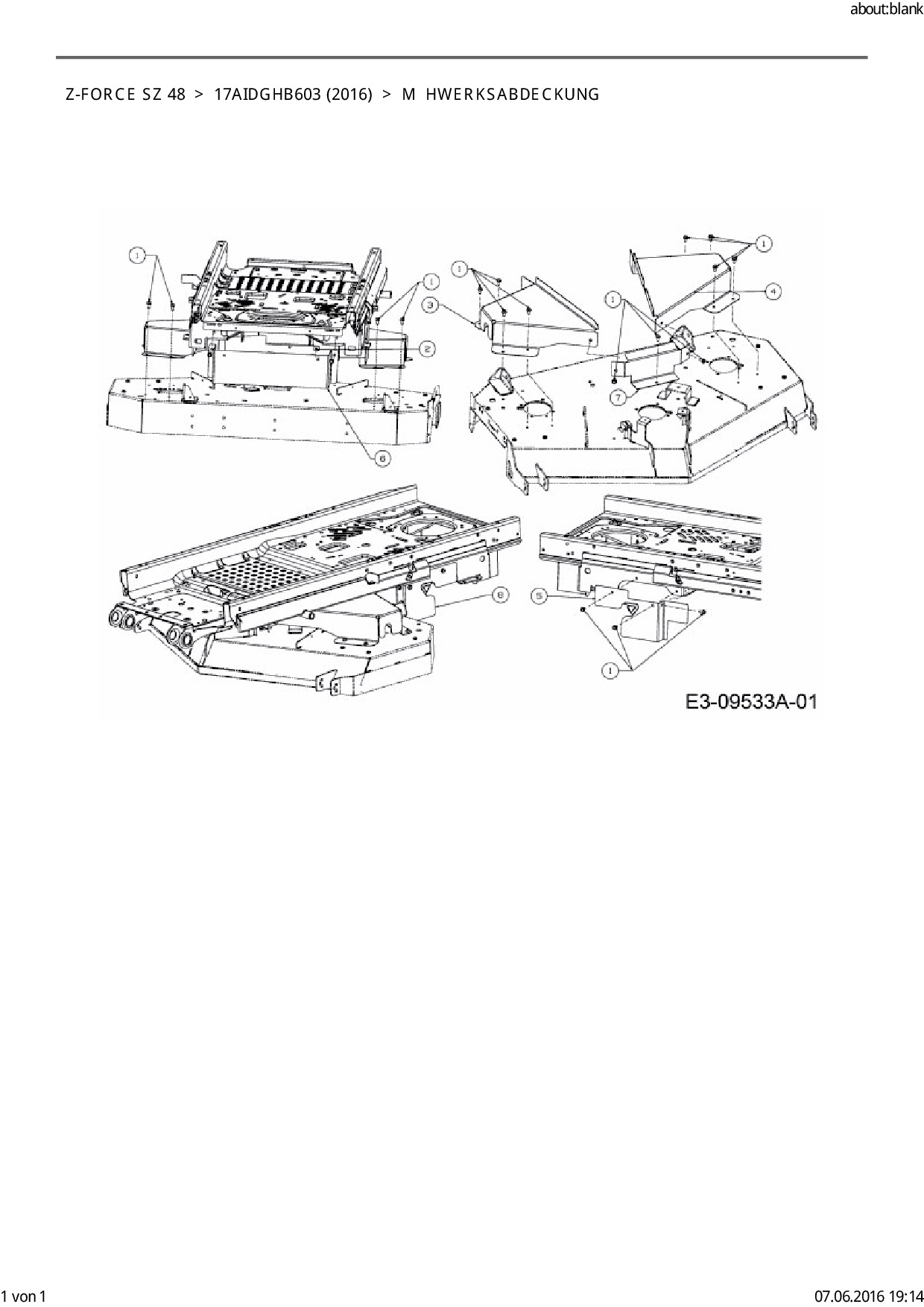

Zeichnung Mähwerksabdeckung

Die Ersatzteil-Zeichnung für Zero Turn Cub Cadet Z-Force SZ 48 als Download:
Download Ersatzteil-Zeichnung Cub Cadet Z-Force SZ 48 Zeichnung Mähwerksabdeckung (PDF-Format)
Download Ersatzteil-Zeichnung Cub Cadet Z-Force SZ 48 Zeichnung Mähwerksabdeckung (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Zero Turn Cub Cadet Z-Force SZ 48 aus der Zeichnung Mähwerksabdeckung:
Standard
20 40 60 80
Artikel 1 - 8 von 8
6KT-SCHRTT5/16-18.750HXIND für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 1
7,88 € *
Lieferzeit: 2 - 10 Werktage
AUFSTECK-KABELHALTER SCHWARZ für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 2
8,88 € *
Lieferzeit: 2 - 10 Werktage
KEILRIEMENABDECKUNG RECHTS für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 3
71,88 € *
Lieferzeit: 2 - 10 Werktage
KEILRIEMENABDECKUNG LINKS für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 4
89,92 € *
Lieferzeit: 2 - 10 Werktage
ABDECKUNG GETRIEBE RECHTS für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 5
55,56 € *
Lieferzeit: 2 - 10 Werktage
ABDECKUNG PTO HINTEN für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 6
43,62 € *
Lieferzeit: 2 - 10 Werktage
KEILRIEMENABDECKUNG VORNE für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 7
41,52 € *
Lieferzeit: 2 - 10 Werktage
ABDECKUNG GETRIEBE LINKS für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 8
55,56 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 8 von 8
