Holm, Räder, Schnitthöhenverstellung

Zeichnung für Terradena Elektromäher EM 1600 mit der Geräte-Artikelnr. 18B-J1H-651 ab Baujahr 2008:

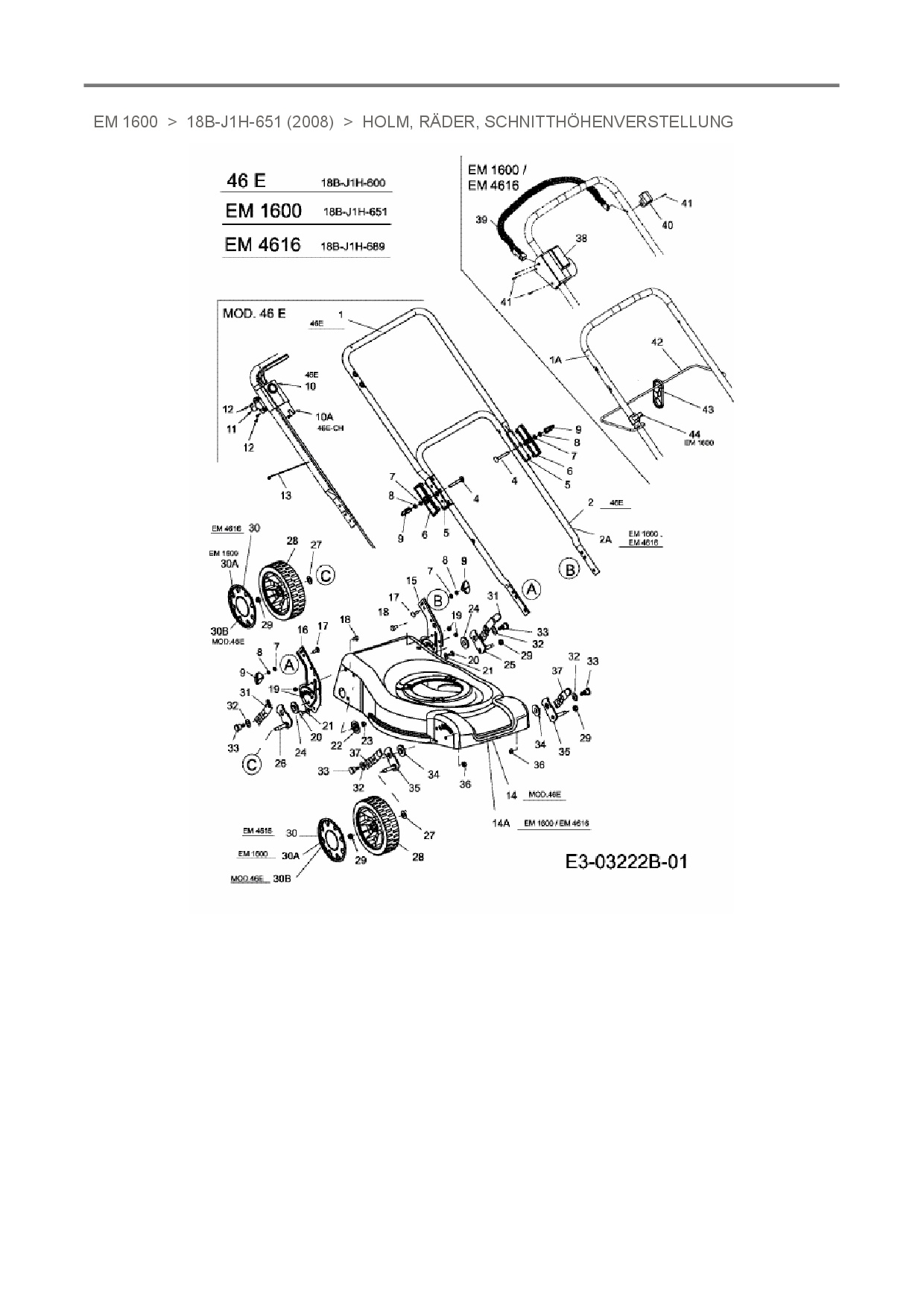

Zeichnung Holm, Räder, Schnitthöhenverstellung

Die Ersatzteil-Zeichnung für Elektromäher Terradena EM 1600 als Download:
Download Ersatzteil-Zeichnung Terradena EM 1600 Zeichnung Holm, Räder, Schnitthöhenverstellung (PDF-Format)
Download Ersatzteil-Zeichnung Terradena EM 1600 Zeichnung Holm, Räder, Schnitthöhenverstellung (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Elektromäher Terradena EM 1600 aus der Zeichnung Holm, Räder, Schnitthöhenverstellung:
Standard
20 40 60 80
Artikel 1 - 42 von 42
OBERHOLM ELEC 46cm für Terradena Elektromäher EM 1600 # Pos. Nr. 1
36,88 € *
Lieferzeit: 2 - 10 Werktage
OBERHOLM GULLWING ELEC 46cm für Terradena Elektromäher EM 1600 # Pos. Nr. 1A
59,88 € *
Lieferzeit: 2 - 10 Werktage
FLACHRUNDSCHR.M 4KT-ANSATZ für Terradena Elektromäher EM 1600 # Pos. Nr. 4
6,88 € *
Lieferzeit: 2 - 10 Werktage
HOLMISOLIERUNG UNTEN für Terradena Elektromäher EM 1600 # Pos. Nr. 5
13,97 € *
Lieferzeit: 2 - 10 Werktage
HOLMISOLIERUNG OBEN für Terradena Elektromäher EM 1600 # Pos. Nr. 6
13,97 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE A8.4 DIN 125 für Terradena Elektromäher EM 1600 # Pos. Nr. 7
4,88 € *
Lieferzeit: 2 - 10 Werktage
FAECHERSCHEIBE B 8,4 DIN 6798 für Terradena Elektromäher EM 1600 # Pos. Nr. 8
5,88 € *
Lieferzeit: 2 - 10 Werktage
FLÜGELMUTTER M8 x 1.25 für Terradena Elektromäher EM 1600 # Pos. Nr. 9
6,88 € *
Lieferzeit: 2 - 10 Werktage
SSK CCS 59 - CH - L1=1500 für Terradena Elektromäher EM 1600 # Pos. Nr. 10A
58,88 € *
Lieferzeit: 2 - 10 Werktage
ZUGENTLASTUNG FÜR CCS 59 für Terradena Elektromäher EM 1600 # Pos. Nr. 11
4,51 € *
Lieferzeit: 2 - 10 Werktage
PT-SCHRTORX K40x16 WN 1451 für Terradena Elektromäher EM 1600 # Pos. Nr. 12
5,88 € *
Lieferzeit: 2 - 10 Werktage
KABELBINDER 3.6x140 mm schwarz für Terradena Elektromäher EM 1600 # Pos. Nr. 13
5,88 € *
Lieferzeit: 2 - 10 Werktage
HOLMBRAKETTE LINKS für Terradena Elektromäher EM 1600 # Pos. Nr. 15
26,88 € *
Lieferzeit: 2 - 10 Werktage
HOLMBRAKETTE RECHTS für Terradena Elektromäher EM 1600 # Pos. Nr. 16
25,88 € *
Lieferzeit: 2 - 10 Werktage
FL-RD-SCHR M8x25 DIN 603-8.8 für Terradena Elektromäher EM 1600 # Pos. Nr. 17
5,88 € *
Lieferzeit: 2 - 10 Werktage
SECHSKANTSCHR M8x12 DIN933-8.8 für Terradena Elektromäher EM 1600 # Pos. Nr. 18
4,88 € *
Lieferzeit: 2 - 10 Werktage
S-6KT-MUTTER M8 DIN 985-8 für Terradena Elektromäher EM 1600 # Pos. Nr. 19
5,88 € *
Lieferzeit: 2 - 10 Werktage
FLACHRUNDSCHR.M8x16 DIN603-8.8 für Terradena Elektromäher EM 1600 # Pos. Nr. 20
4,88 € *
Lieferzeit: 2 - 10 Werktage
TELLERFEDER B25 GRP.1 DIN 2093 für Terradena Elektromäher EM 1600 # Pos. Nr. 21
5,88 € *
Lieferzeit: 2 - 10 Werktage
ABSTANDSSCHEIBE VERZINKT für Terradena Elektromäher EM 1600 # Pos. Nr. 22
8,88 € *
Lieferzeit: 2 - 10 Werktage
S-MUTTER FLGLK 3/8-16 GRF TOP für Terradena Elektromäher EM 1600 # Pos. Nr. 23
5,88 € *
Lieferzeit: 2 - 10 Werktage
LAGERBÜCHSE HÖHENVERSTELLUNG für Terradena Elektromäher EM 1600 # Pos. Nr. 24
6,88 € *
Lieferzeit: 2 - 10 Werktage
VERSTELLARM VOLLST HINTEN für Terradena Elektromäher EM 1600 # Pos. Nr. 25
21,28 € *
Lieferzeit: 2 - 10 Werktage
VERSTELLARM VOLLST HINTEN für Terradena Elektromäher EM 1600 # Pos. Nr. 26
23,50 € *
Lieferzeit: 2 - 10 Werktage
UNTERLAGSCHEIBE .531x1.00x.030 für Terradena Elektromäher EM 1600 # Pos. Nr. 27
4,88 € *
Lieferzeit: 2 - 10 Werktage
LAUFRAD VST180mm x 39mmBAR für Terradena Elektromäher EM 1600 # Pos. Nr. 28
19,03 € *
Lieferzeit: 2 - 10 Werktage
6KT MUTTER M10X1.25 DIN 985-8 für Terradena Elektromäher EM 1600 # Pos. Nr. 29
4,88 € *
Lieferzeit: 2 - 10 Werktage
RADBLENDE RAM 180-94 ( BEULE ) grau für Terradena Elektromäher EM 1600 # Pos. Nr. 30
15,08 € *
Lieferzeit: 2 - 10 Werktage
RADKAPPE RAD 7" MELON YELLOW für Terradena Elektromäher EM 1600 # Pos. Nr. 30A
4,88 € *
Lieferzeit: 2 - 10 Werktage
RADKAPPE RAD 180mm OYSTER GRAY für Terradena Elektromäher EM 1600 # Pos. Nr. 30B
7,88 € *
Lieferzeit: 2 - 10 Werktage
RADHÖHENVERSTELLHEBEL VOLLST für Terradena Elektromäher EM 1600 # Pos. Nr. 31
15,29 € *
Lieferzeit: 2 - 10 Werktage
FEDERSCHEIBE .760x1.250x.041 für Terradena Elektromäher EM 1600 # Pos. Nr. 32
4,88 € *
Lieferzeit: 2 - 10 Werktage
SCHULTERSCHR .750x.500x3/8-16 für Terradena Elektromäher EM 1600 # Pos. Nr. 33
7,88 € *
Lieferzeit: 2 - 10 Werktage
LAGERBÜCHSE HÖHENVERSTELLUNG für Terradena Elektromäher EM 1600 # Pos. Nr. 34
6,88 € *
Lieferzeit: 2 - 10 Werktage
RADTRÄGER VOLLST für Terradena Elektromäher EM 1600 # Pos. Nr. 35
20,84 € *
Lieferzeit: 2 - 10 Werktage
S-MUTTER FLGLK 3/8-16 GRF TOP für Terradena Elektromäher EM 1600 # Pos. Nr. 36
5,88 € *
Lieferzeit: 2 - 10 Werktage
RADHÖHENVERSTELLHEBEL VOLLST. für Terradena Elektromäher EM 1600 # Pos. Nr. 37
15,29 € *
Lieferzeit: 2 - 10 Werktage
GEGENLAGER ZU BÜGEL SSK für Terradena Elektromäher EM 1600 # Pos. Nr. 40
11,55 € *
Lieferzeit: 2 - 10 Werktage
PT-SCHRAUBE KA 35x14 WN 1442 für Terradena Elektromäher EM 1600 # Pos. Nr. 41
5,88 € *
Lieferzeit: 2 - 10 Werktage
FÜHRUNGSBÜGEL für Terradena Elektromäher EM 1600 # Pos. Nr. 42
17,88 € *
Lieferzeit: 2 - 10 Werktage
KABELHALTERUNG CORDMINDER für Terradena Elektromäher EM 1600 # Pos. Nr. 43
9,31 € *
Lieferzeit: 2 - 10 Werktage
KABELFÜHRUNG für Terradena Elektromäher EM 1600 # Pos. Nr. 44
5,88 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 42 von 42
