Fahrantrieb, Pedal, Schalthebel ab 16.01.2008

Zeichnung für Lawnflite Rasentraktor 603 mit der Geräte-Artikelnr. 13AH773C611 ab Baujahr 2009:

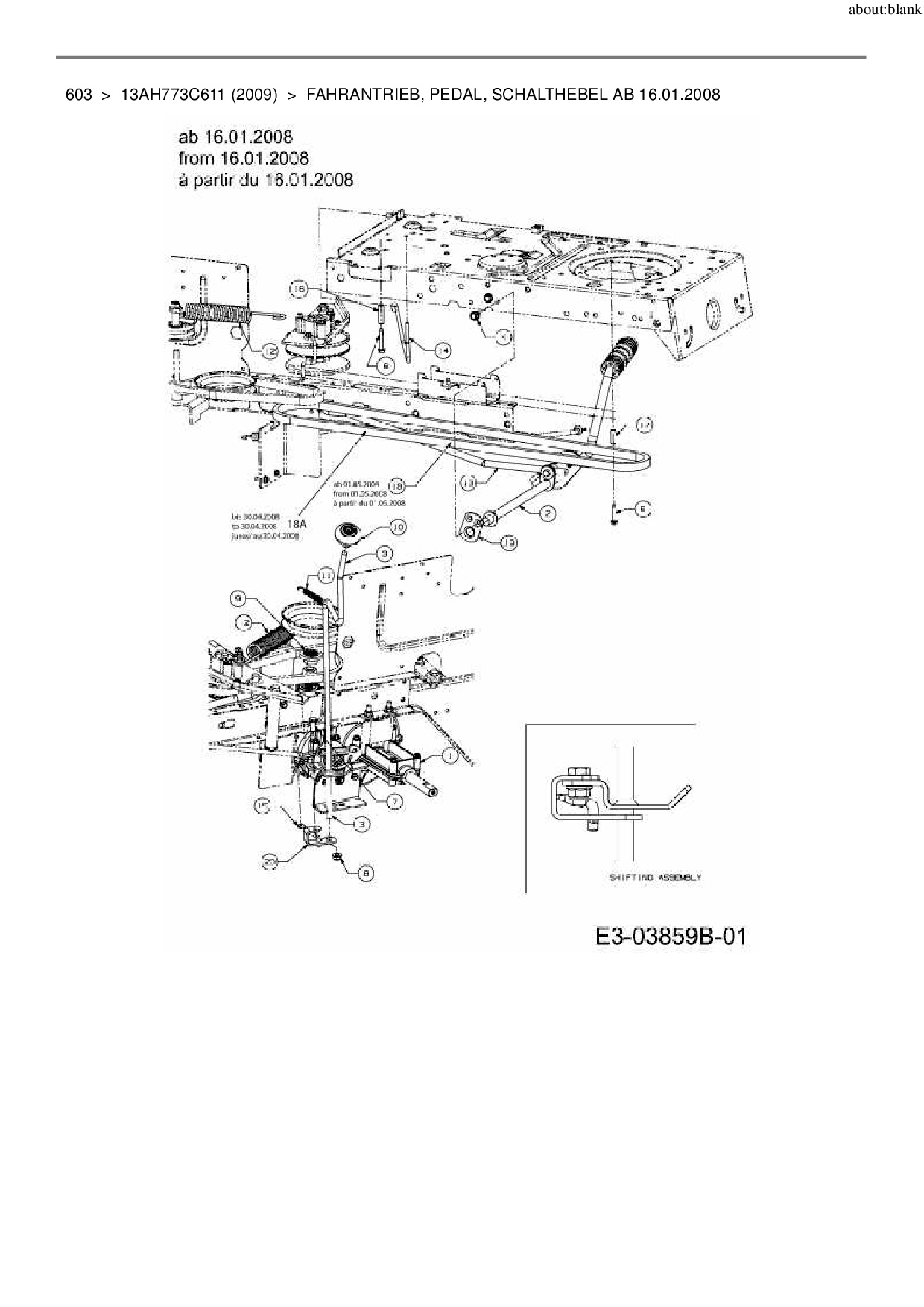

Zeichnung Fahrantrieb, Pedal, Schalthebel ab 16.01.2008

Die Ersatzteil-Zeichnung für Rasentraktor Lawnflite 603 als Download:
Download Ersatzteil-Zeichnung Lawnflite 603 Zeichnung Fahrantrieb, Pedal, Schalthebel ab 16.01.2008 (PDF-Format)
Download Ersatzteil-Zeichnung Lawnflite 603 Zeichnung Fahrantrieb, Pedal, Schalthebel ab 16.01.2008 (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Rasentraktor Lawnflite 603 aus der Zeichnung Fahrantrieb, Pedal, Schalthebel ab 16.01.2008:
Standard
20 40 60 80
Artikel 1 - 20 von 20
PEDAL VST TRANSM. RD LT-5  (Fabe mitteilen) für Lawnflite Rasentraktor 603 # Pos. Nr. 2
39,88 € *
Lieferzeit: 2 - 10 Werktage
SCHALTSTANGE VOLLSTRR DIS LT5 für Lawnflite Rasentraktor 603 # Pos. Nr. 3
98,39 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR TT 5/16-18 0.625 HXIN für Lawnflite Rasentraktor 603 # Pos. Nr. 4
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHRTT1/4-201.250HXIND für Lawnflite Rasentraktor 603 # Pos. Nr. 5
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR TT 1/4-20 1.625 HXIND für Lawnflite Rasentraktor 603 # Pos. Nr. 6
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR 5/16-18 .75 GR5 STD für Lawnflite Rasentraktor 603 # Pos. Nr. 7
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-BUNDMUTTER 5/16-18 NYLON für Lawnflite Rasentraktor 603 # Pos. Nr. 8
5,92 € *
Lieferzeit: 2 - 10 Werktage
NABE RIEMENSCHEIBE 5/8 INNEN- für Lawnflite Rasentraktor 603 # Pos. Nr. 9
23,19 € *
Lieferzeit: 2 - 10 Werktage
SCHALTKNAUF für Lawnflite Rasentraktor 603 # Pos. Nr. 10
10,32 € *
Lieferzeit: 2 - 10 Werktage
ZUGFEDER .38 OD x 3.25 LG für Lawnflite Rasentraktor 603 # Pos. Nr. 11
21,58 € *
Lieferzeit: 2 - 10 Werktage
ZUGFEDER 1.063 DIA x 8.576 LG für Lawnflite Rasentraktor 603 # Pos. Nr. 12
17,63 € *
Lieferzeit: 2 - 10 Werktage
SCHALTSTANGE GETRIEBE HECKAUSW für Lawnflite Rasentraktor 603 # Pos. Nr. 13
47,93 € *
Lieferzeit: 2 - 10 Werktage
KEILRIEMENFÜHRUNG TRANSMATIC  für Lawnflite Rasentraktor 603 # Pos. Nr. 14
12,18 € *
Lieferzeit: 2 - 10 Werktage
STANGE UMSCHALTEN ENTRIEGELUNG für Lawnflite Rasentraktor 603 # Pos. Nr. 15
18,22 € *
Lieferzeit: 2 - 10 Werktage
DISTANZSTÜCK .260x.372x1.420LG für Lawnflite Rasentraktor 603 # Pos. Nr. 16
6,88 € *
Lieferzeit: 2 - 10 Werktage
DISTANZSTÜCK .260x.372x1.030 L für Lawnflite Rasentraktor 603 # Pos. Nr. 17
9,88 € *
Lieferzeit: 2 - 10 Werktage
KEILRIEMENV TYPE5Lx65.96 LG für Lawnflite Rasentraktor 603 # Pos. Nr. 18
115,76 € *
Lieferzeit: 2 - 10 Werktage
KEILRIEMEN V TYPE 5Lx66,96-LG für Lawnflite Rasentraktor 603 # Pos. Nr. 18A
65,98 € *
Lieferzeit: 2 - 10 Werktage
STÜTZBLECHPEDALLT-5  für Lawnflite Rasentraktor 603 # Pos. Nr. 19
13,46 € *
Lieferzeit: 2 - 10 Werktage
SCHALTHEBELFÜHRUNG RR DIS LT-5 für Lawnflite Rasentraktor 603 # Pos. Nr. 20
10,88 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 20 von 20
