Winkelschleifer GWS 9-125 (3 601 C96 022)

Zeichnungen von Bosch Winkelschleifer GWS 9-125 mit der Geräte-Artikelnummer 3 601 C96 022

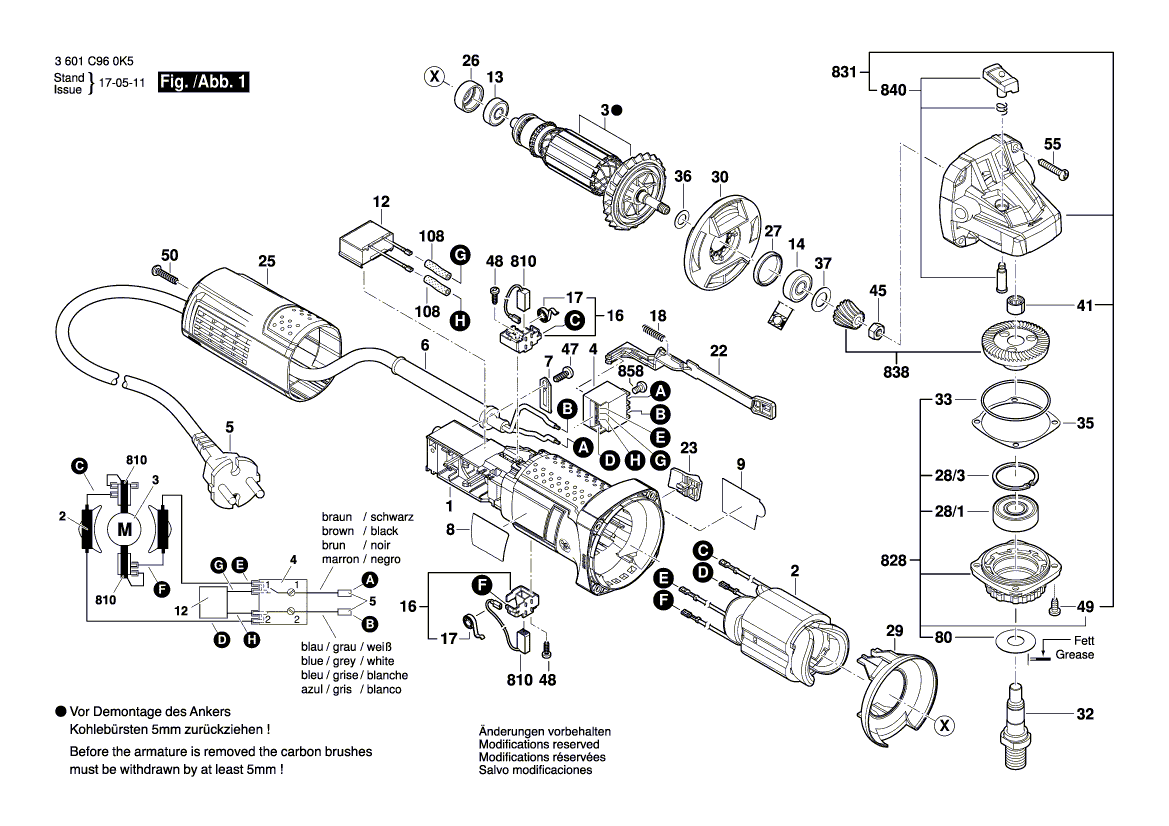

Zeichnung 1

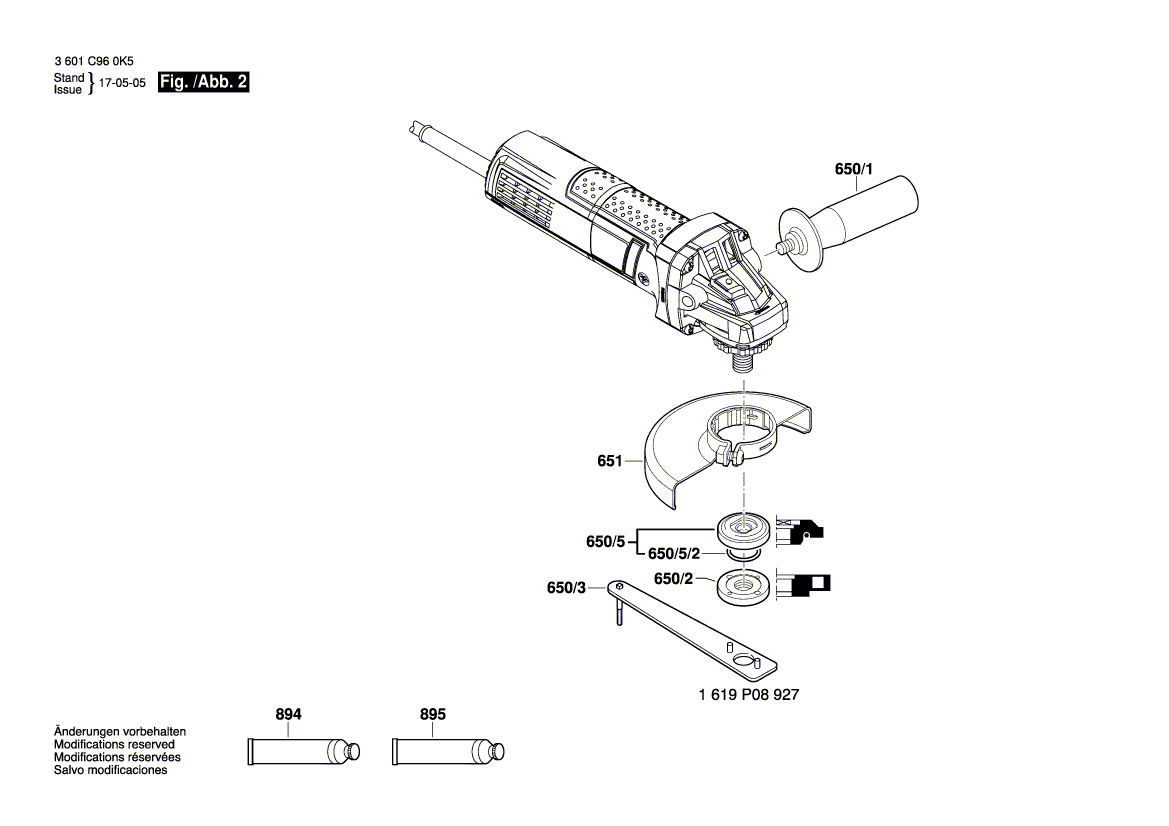

 Zeichnung 2


Beachten Sie bitte, dass Ihre Geräte Nr. 3 601 C96 022 lauten muss. Nur so kann sichergestellt werden, dass das Ersatzteil passt.
Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine Mail (mit Bild vom Geräte-Typenschild) schreiben oder eine Ersatzteilanfrage stellen.
Ersatzteile von Bosch Winkelschleifer GWS 9-125 (3 601 C96 022):
Standard
20 40 60 80
Artikel 1 - 48 von 48
Motorgehäuse für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 1
8,86 € *
Lieferzeit: 2 - 10 Werktage
Polschuh 220-240V für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 2
30,24 € *
Lieferzeit: 2 - 10 Werktage
Anker 220-240V für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 3
39,39 € *
Lieferzeit: 2 - 10 Werktage
Schalter für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 4
14,72 € *
Lieferzeit: 2 - 10 Werktage
Netzanschlussleitung CN 2,65m 2 x 0,75mm H05 W-F für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 5
14,72 € *
Lieferzeit: 2 - 10 Werktage
Tülle Ø6,5-Ø6,9x95 MM für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 6
5,78 € *
Lieferzeit: 2 - 10 Werktage
Befestigungsschelle für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 7
4,52 € *
Lieferzeit: 2 - 10 Werktage
Entstörfilter für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 12
9,88 € *
Lieferzeit: 2 - 10 Werktage
Rillenkugellager für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 13
10,94 € *
Lieferzeit: 2 - 10 Werktage
Rillenkugellager für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 14
5,78 € *
Lieferzeit: 2 - 10 Werktage
Bürstenhalter für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 16
5,78 € *
Lieferzeit: 2 - 10 Werktage
Spiralfeder für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 17
4,52 € *
Lieferzeit: 2 - 10 Werktage
Druckfeder für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 18
4,52 € *
Lieferzeit: 2 - 10 Werktage
Verstellschieber für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 22
4,52 € *
Lieferzeit: 2 - 10 Werktage
Schalterknopf für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 23
4,52 € *
Lieferzeit: 2 - 10 Werktage
Gehäusedeckel für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 25
7,56 € *
Lieferzeit: 2 - 10 Werktage
Zwischenring für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 26
4,86 € *
Lieferzeit: 2 - 10 Werktage
Gummiring für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 27
4,86 € *
Lieferzeit: 2 - 10 Werktage
Kugellager für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 28/1
10,94 € *
Lieferzeit: 2 - 10 Werktage
Sicherungsbügel DIN 472-32x1,2 MM für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 28/3
4,86 € *
Lieferzeit: 2 - 10 Werktage
Luftleitring für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 29
4,52 € *
Lieferzeit: 2 - 10 Werktage
Luftverteiler für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 30
4,52 € *
Lieferzeit: 2 - 10 Werktage
Schleifspindel M 14, SW 17 für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 32
16,18 € *
Lieferzeit: 2 - 10 Werktage
O-Ring 44,0x1,0 MM für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 33
4,52 € *
Lieferzeit: 2 - 10 Werktage
Ausgleichscheibe 0,1 MM für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 35
4,52 € *
Lieferzeit: 2 - 10 Werktage
Ausgleichscheibe 0,2 MM für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 999
4,52 € *
Lieferzeit: 2 - 10 Werktage
Vorlegscheibe für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 36
4,52 € *
Lieferzeit: 2 - 10 Werktage
Abdeckscheibe für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 37
5,28 € *
Lieferzeit: 2 - 10 Werktage
Nadelhülse Ø8xØ12x8 MM für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 41
8,86 € *
Lieferzeit: 2 - 10 Werktage
Spezialschraube für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 47
4,52 € *
Lieferzeit: 2 - 10 Werktage
Torx-Linsenschraube 3x10 für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 48
4,52 € *
Lieferzeit: 2 - 10 Werktage
Gewindefurchschraube DIN 7500, M4x10, SR10.2 für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 49
4,52 € *
Lieferzeit: 2 - 10 Werktage
Torx-Linsenschraube 4x20 für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 50
4,52 € *
Lieferzeit: 2 - 10 Werktage
Torx-Linsenschraube 4x25 für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 55
4,52 € *
Lieferzeit: 2 - 10 Werktage
Abdeckscheibe für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 80
4,86 € *
Lieferzeit: 2 - 10 Werktage
Schrumpfschlauch für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 108
4,52 € *
Lieferzeit: 2 - 10 Werktage
Zusatzhandgriff M10, Ø32,5x105 MM für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 2 Nr. 650/1
6,48 € *
Lieferzeit: 2 - 10 Werktage
Rundmutter M14 für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 2 Nr. 650/2
12,97 € *
Lieferzeit: 2 - 10 Werktage
Zweilochmutterndreher für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 2 Nr. 650/3
7,56 € *
Lieferzeit: 2 - 10 Werktage
Aufspannflansch Ø22,3xØ42 MM für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 2 Nr. 650/5
11,80 € *
Lieferzeit: 2 - 10 Werktage
O-Ring 20,35x1,78 MM für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 2 Nr. 650/5/2
4,86 € *
Lieferzeit: 2 - 10 Werktage
Schutzhaube Ø125 MM SILBER für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 2 Nr. 651
12,97 € *
Lieferzeit: 2 - 10 Werktage
Kohlebürstensatz für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 810
9,88 € *
Lieferzeit: 2 - 10 Werktage
Lagerflansch für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 828
24,72 € *
Lieferzeit: 2 - 10 Werktage
Getriebegehäuse für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 831
21,97 € *
Lieferzeit: 2 - 10 Werktage
Tastknopf für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 1 Nr. 840
4,52 € *
Lieferzeit: 2 - 10 Werktage
Fetttube 225 ML für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 2 Nr. 894
30,77 € *
Lieferzeit: 2 - 10 Werktage
Fetttube 225 ML für Bosch Winkelschleifer GWS 9-125 (3 601 C96 022) # Blatt 2 Nr. 895
56,49 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 48 von 48
