Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100)

Zeichnungen von Bosch Winkelschleifer GWS 17-125 CIEX mit der Geräte-Artikelnummer 3 601 G9H 100

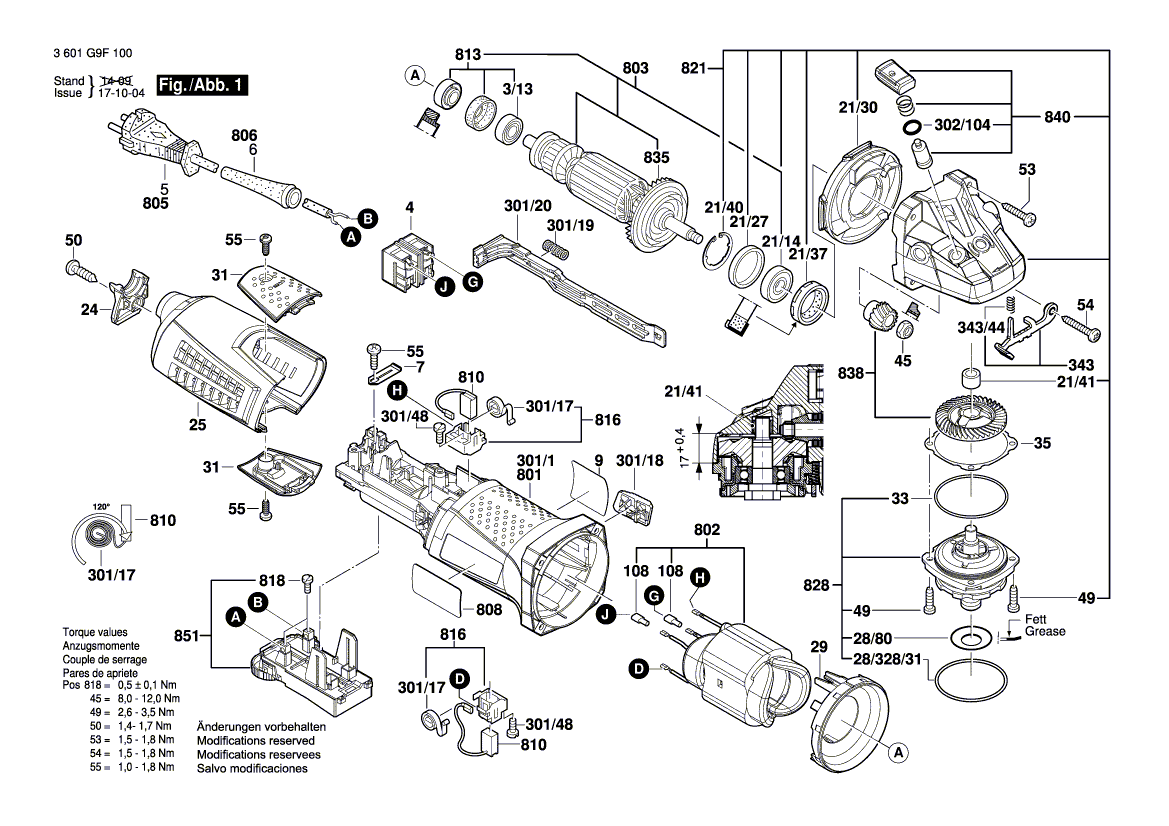

Zeichnung 1

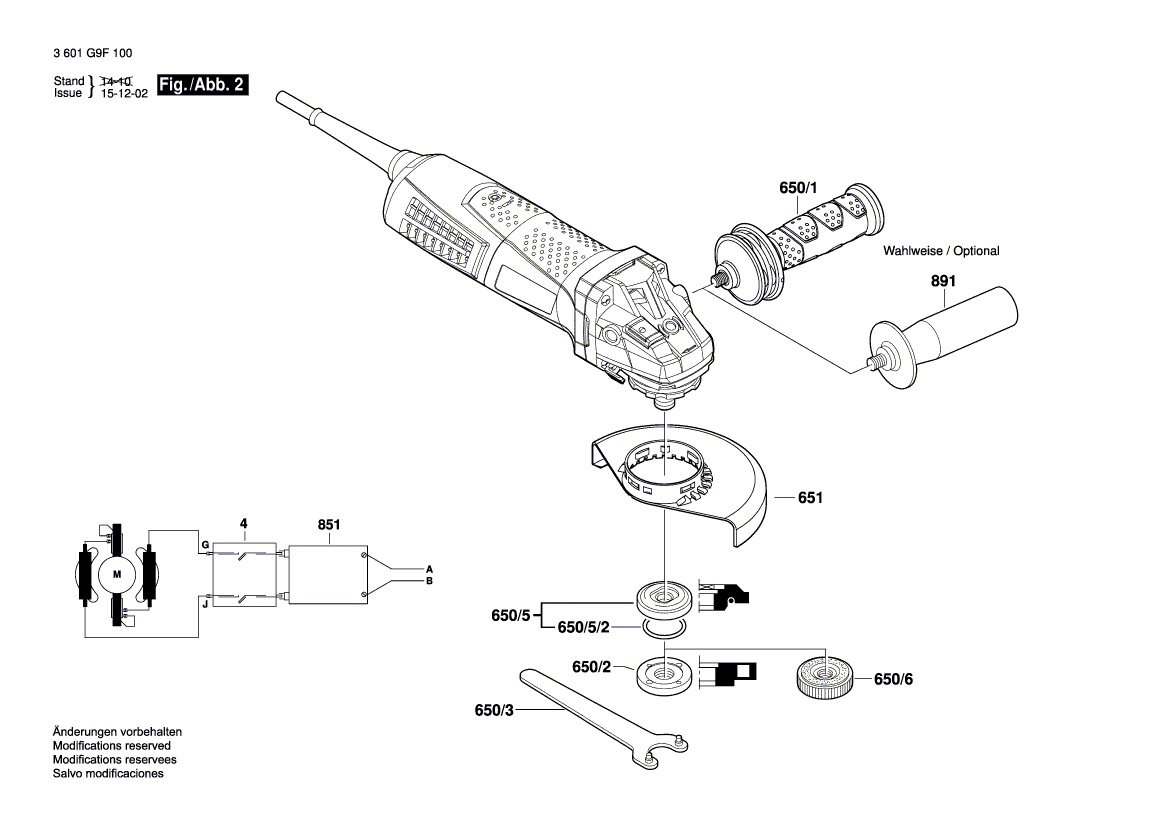

 Zeichnung 2


Beachten Sie bitte, dass Ihre Geräte Nr. 3 601 G9H 100 lauten muss. Nur so kann sichergestellt werden, dass das Ersatzteil passt.
Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine Mail (mit Bild vom Geräte-Typenschild) schreiben oder eine Ersatzteilanfrage stellen.
Ersatzteile von Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100):
Standard
20 40 60 80
Artikel 1 - 54 von 54
Kugellager 7x19x6 für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 3/13
6,86 € *
Lieferzeit: 2 - 10 Werktage
Schalter für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 4
18,00 € *
Lieferzeit: 2 - 10 Werktage
Tülle für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 6
5,28 € *
Lieferzeit: 2 - 10 Werktage
Befestigungsschelle für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 7
4,52 € *
Lieferzeit: 2 - 10 Werktage
Firmenschild GWS 17-125 CIEX für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 9
5,28 € *
Lieferzeit: 2 - 10 Werktage
Rillenkugellager 8x22x7 für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 21/14
9,88 € *
Lieferzeit: 2 - 10 Werktage
Gummiring für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 21/27
4,86 € *
Lieferzeit: 2 - 10 Werktage
Luftverteiler für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 21/30
5,28 € *
Lieferzeit: 2 - 10 Werktage
Radial-Wellendichtring für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 21/37
5,28 € *
Lieferzeit: 2 - 10 Werktage
Sicherungsbügel für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 21/40
4,86 € *
Lieferzeit: 2 - 10 Werktage
Gleitlager für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 21/41
7,56 € *
Lieferzeit: 2 - 10 Werktage
Deckel für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 24
5,78 € *
Lieferzeit: 2 - 10 Werktage
Gehäusedeckel für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 25
12,97 € *
Lieferzeit: 2 - 10 Werktage
Dichtscheibe für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 28/80
4,86 € *
Lieferzeit: 2 - 10 Werktage
O-Ring 47,0x1,5 MM für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 28/328/31
4,86 € *
Lieferzeit: 2 - 10 Werktage
Luftleitring für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 29
4,86 € *
Lieferzeit: 2 - 10 Werktage
Bürstendeckel für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 31
4,86 € *
Lieferzeit: 2 - 10 Werktage
O-Ring 46,0x1,1 MM für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 33
4,52 € *
Lieferzeit: 2 - 10 Werktage
Ausgleichscheibe 0,1 MM DICK für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 35
5,28 € *
Lieferzeit: 2 - 10 Werktage
Ausgleichscheibe 0,2 MM DICK für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 999
5,28 € *
Lieferzeit: 2 - 10 Werktage
Ausgleichscheibe 0,3 MM DICK für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 999
5,28 € *
Lieferzeit: 2 - 10 Werktage
Ausgleichscheibe 0,15 MM DICK für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 999
6,55 € *
Lieferzeit: 2 - 10 Werktage
Sechskantmutter M7, SW10 für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 45
4,52 € *
Lieferzeit: 2 - 10 Werktage
Gewindefurchschraube M4x16 für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 49
4,52 € *
Lieferzeit: 2 - 10 Werktage
Torx-Linsenschraube 4x20 für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 50
4,52 € *
Lieferzeit: 2 - 10 Werktage
Torx-Linsenschraube für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 53
4,52 € *
Lieferzeit: 2 - 10 Werktage
Torx-Linsenschraube 4x30 für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 54
4,52 € *
Lieferzeit: 2 - 10 Werktage
Torx-Linsenschraube 4x12 für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 55
4,52 € *
Lieferzeit: 2 - 10 Werktage
Isolierteil für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 108
4,52 € *
Lieferzeit: 2 - 10 Werktage
Motorgehäuse für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 301/1
24,72 € *
Lieferzeit: 2 - 10 Werktage
Spiralfeder für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 301/17
4,52 € *
Lieferzeit: 2 - 10 Werktage
Schaltergriff für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 301/18
4,52 € *
Lieferzeit: 2 - 10 Werktage
Druckfeder für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 301/19
5,78 € *
Lieferzeit: 2 - 10 Werktage
Verstellschieber für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 301/20
4,86 € *
Lieferzeit: 2 - 10 Werktage
Linsenkopfschraube 3x10 ST für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 301/48
4,52 € *
Lieferzeit: 2 - 10 Werktage
O-Ring 4,5x1,0 MM BLAU für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 302/104
4,52 € *
Lieferzeit: 2 - 10 Werktage
Rasthebel für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 343
11,80 € *
Lieferzeit: 2 - 10 Werktage
Druckfeder für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 343/44
4,52 € *
Lieferzeit: 2 - 10 Werktage
Rundmutter für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 2 Nr. 650/2
5,28 € *
Lieferzeit: 2 - 10 Werktage
Zweilochmutterndreher für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 2 Nr. 650/3
6,55 € *
Lieferzeit: 2 - 10 Werktage
Aufspannflansch Ø22,3xØ42 MM für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 2 Nr. 650/5
11,80 € *
Lieferzeit: 2 - 10 Werktage
Polschuhbaugruppe 220-230V für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 802
39,39 € *
Lieferzeit: 2 - 10 Werktage
Anker Mit Lüfter 230V für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 803
103,23 € *
Lieferzeit: 2 - 10 Werktage
Netzanschlussleitung EU 4,15m 2 x 1,0mm H07 RN-F für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 805
30,77 € *
Lieferzeit: 2 - 10 Werktage
Typschild für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 808
5,28 € *
Lieferzeit: 2 - 10 Werktage
Kohlebürstensatz für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 810
21,97 € *
Lieferzeit: 2 - 10 Werktage
Rillenkugellager für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 813
11,80 € *
Lieferzeit: 2 - 10 Werktage
Bürstenhalter für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 816
6,55 € *
Lieferzeit: 2 - 10 Werktage
Flachkopfschraube für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 818
4,52 € *
Lieferzeit: 2 - 10 Werktage
Getriebegehäuse für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 821
45,51 € *
Lieferzeit: 2 - 10 Werktage
Lüfter für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 835
4,86 € *
Lieferzeit: 2 - 10 Werktage
Getriebeeinheit für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 838
51,18 € *
Lieferzeit: 2 - 10 Werktage
Druckknopf für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 1 Nr. 840
7,56 € *
Lieferzeit: 2 - 10 Werktage
Zusatzhandgriff M10, Ø32,5x105 MM für Bosch Winkelschleifer GWS 17-125 CIEX (3 601 G9H 100) # Blatt 2 Nr. 891
6,48 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 54 von 54
