Winkelschleifer GWS 15-125 CITH (3 601 H30 700)

Zeichnungen von Bosch Winkelschleifer GWS 15-125 CITH mit der Geräte-Artikelnummer 3 601 H30 700

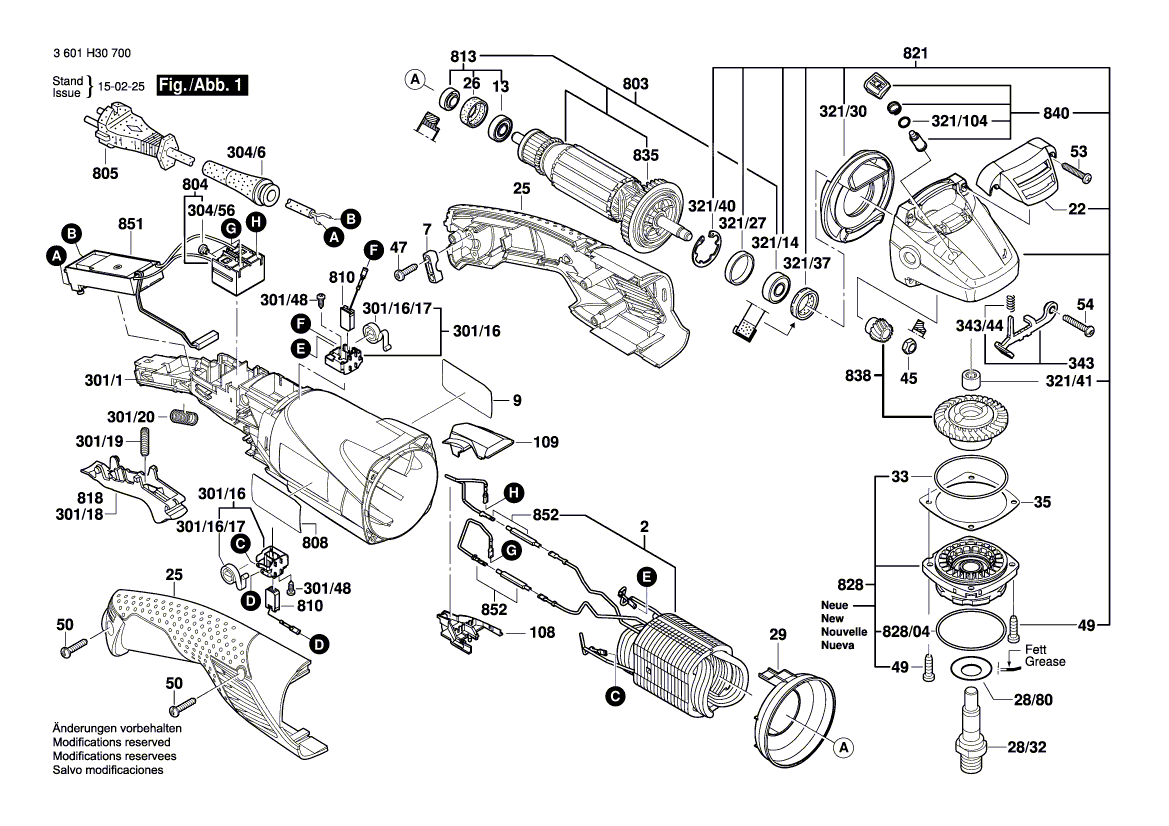

Zeichnung 1

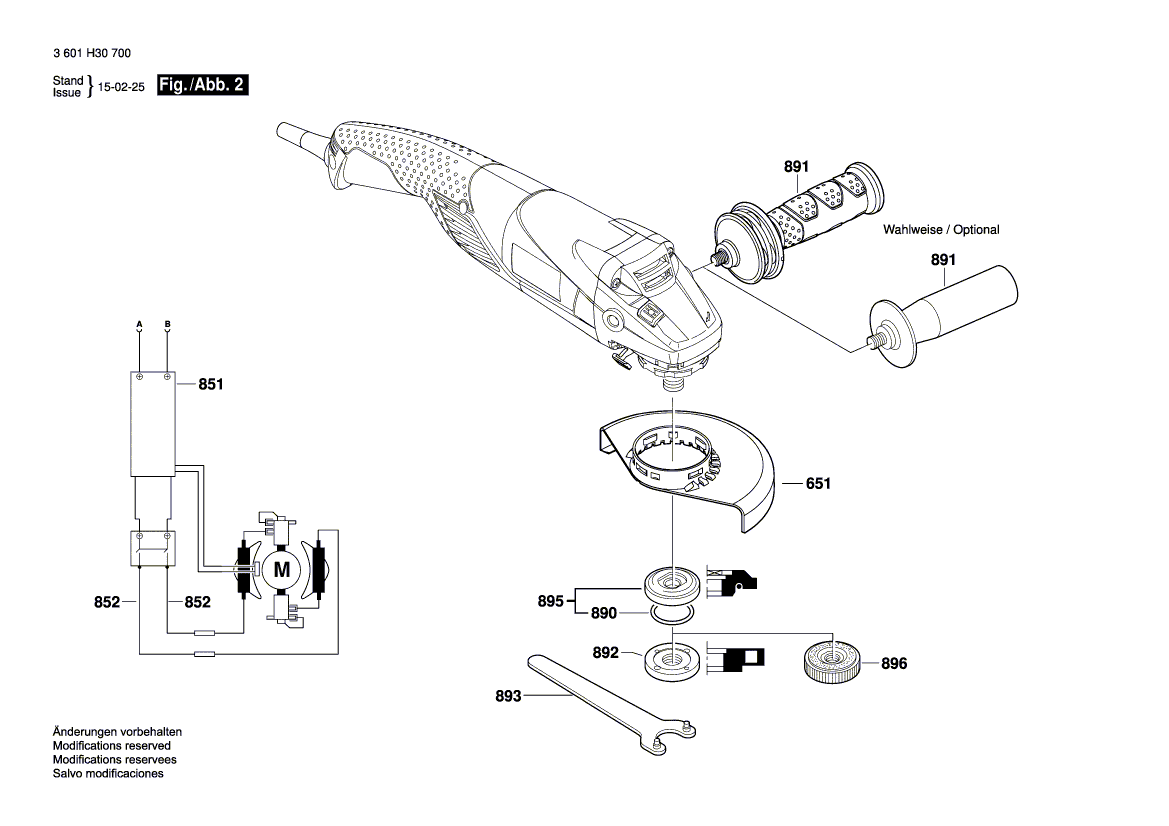

 Zeichnung 2


Beachten Sie bitte, dass Ihre Geräte Nr. 3 601 H30 700 lauten muss. Nur so kann sichergestellt werden, dass das Ersatzteil passt.
Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine Mail (mit Bild vom Geräte-Typenschild) schreiben oder eine Ersatzteilanfrage stellen.
Ersatzteile von Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700):
Standard
20 40 60 80
Artikel 1 - 56 von 56
Polschuh 220-240V für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 2
51,18 € *
Lieferzeit: 2 - 10 Werktage
Leitungshalter für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 7
4,52 € *
Lieferzeit: 2 - 10 Werktage
Firmenschild GWS 15-125 CITH für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 9
5,28 € *
Lieferzeit: 2 - 10 Werktage
Kugellager 7x19x6 für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 13
6,86 € *
Lieferzeit: 2 - 10 Werktage
Abdeckhaube für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 22
6,55 € *
Lieferzeit: 2 - 10 Werktage
Griffschale BLAU für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 25
21,97 € *
Lieferzeit: 2 - 10 Werktage
Gummiring für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 26
4,52 € *
Lieferzeit: 2 - 10 Werktage
Dichtscheibe für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 28/80
4,86 € *
Lieferzeit: 2 - 10 Werktage
Luftleitring für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 29
5,28 € *
Lieferzeit: 2 - 10 Werktage
O-Ring 46,0x1,1 MM für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 33
4,52 € *
Lieferzeit: 2 - 10 Werktage
Ausgleichscheibe 0,1 MM DICK für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 35
5,28 € *
Lieferzeit: 2 - 10 Werktage
Ausgleichscheibe 0,15 MM DICK für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 999
6,55 € *
Lieferzeit: 2 - 10 Werktage
Ausgleichscheibe 0,2 MM DICK für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 999
5,28 € *
Lieferzeit: 2 - 10 Werktage
Ausgleichscheibe 0,3 MM DICK für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 999
5,28 € *
Lieferzeit: 2 - 10 Werktage
Sechskantmutter M7, SW10 für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 45
4,52 € *
Lieferzeit: 2 - 10 Werktage
Schraube 4x16 für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 47
4,52 € *
Lieferzeit: 2 - 10 Werktage
Gewindefurchschraube M4x16 für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 49
4,52 € *
Lieferzeit: 2 - 10 Werktage
Torx-Linsenschraube 4x20 für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 50
4,52 € *
Lieferzeit: 2 - 10 Werktage
Torx-Linsenschraube für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 53
4,52 € *
Lieferzeit: 2 - 10 Werktage
Torx-Linsenschraube 4x30 für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 54
4,52 € *
Lieferzeit: 2 - 10 Werktage
Abdeckkappe für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 108
4,52 € *
Lieferzeit: 2 - 10 Werktage
Deckel SCHWARZ für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 109
7,56 € *
Lieferzeit: 2 - 10 Werktage
Motorgehäuse BLAU für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 301/1
24,72 € *
Lieferzeit: 2 - 10 Werktage
Bürstenhalter für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 301/16
6,55 € *
Lieferzeit: 2 - 10 Werktage
Spiralfeder für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 301/16/17
4,52 € *
Lieferzeit: 2 - 10 Werktage
Verstellschieber für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 301/18
4,86 € *
Lieferzeit: 2 - 10 Werktage
Druckfeder für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 301/19
4,52 € *
Lieferzeit: 2 - 10 Werktage
Druckfeder für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 301/20
4,52 € *
Lieferzeit: 2 - 10 Werktage
Linsenkopfschraube 3x10 ST für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 301/48
4,52 € *
Lieferzeit: 2 - 10 Werktage
Tülle für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 304/6
4,86 € *
Lieferzeit: 2 - 10 Werktage
Linsenkopfschraube für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 304/56
4,52 € *
Lieferzeit: 2 - 10 Werktage
Rillenkugellager 8x22x7 für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 321/14
9,88 € *
Lieferzeit: 2 - 10 Werktage
Gummiring für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 321/27
4,86 € *
Lieferzeit: 2 - 10 Werktage
Luftleitring für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 321/30
5,28 € *
Lieferzeit: 2 - 10 Werktage
Radial-Wellendichtring für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 321/37
5,28 € *
Lieferzeit: 2 - 10 Werktage
Sicherungsbügel für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 321/40
4,86 € *
Lieferzeit: 2 - 10 Werktage
Gleitlager für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 321/41
7,56 € *
Lieferzeit: 2 - 10 Werktage
O-Ring 4,5x1,0 MM BLAU für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 321/104
4,52 € *
Lieferzeit: 2 - 10 Werktage
Rasthebel für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 343
11,80 € *
Lieferzeit: 2 - 10 Werktage
Druckfeder für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 343/44
4,52 € *
Lieferzeit: 2 - 10 Werktage
Anker Mit Lüfter 230V für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 803
151,26 € *
Lieferzeit: 2 - 10 Werktage
Ein/Aus-Schalter für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 804
18,00 € *
Lieferzeit: 2 - 10 Werktage
Netzanschlussleitung EU 4,15m 2 x 1,0mm H07 RN-F für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 805
39,39 € *
Lieferzeit: 2 - 10 Werktage
Typschild für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 808
5,28 € *
Lieferzeit: 2 - 10 Werktage
Kohlebürstensatz für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 810
20,02 € *
Lieferzeit: 2 - 10 Werktage
Teilesatz für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 813
10,94 € *
Lieferzeit: 2 - 10 Werktage
O-Ring 47,0x1,5 MM für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 828/04
4,86 € *
Lieferzeit: 2 - 10 Werktage
Lüfter für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 835
4,86 € *
Lieferzeit: 2 - 10 Werktage
Druckknopf für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 840
7,56 € *
Lieferzeit: 2 - 10 Werktage
Drehzahlregler für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 851
137,06 € *
Lieferzeit: 2 - 10 Werktage
Verbindungsleitung für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 1 Nr. 852
4,86 € *
Lieferzeit: 2 - 10 Werktage
O-Ring 20,35x1,78 MM für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 2 Nr. 890
4,86 € *
Lieferzeit: 2 - 10 Werktage
Rundmutter M14 für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 2 Nr. 892
12,97 € *
Lieferzeit: 2 - 10 Werktage
Zweilochmutterndreher für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 2 Nr. 893
6,55 € *
Lieferzeit: 2 - 10 Werktage
Aufspannflansch Ø22,3xØ42 MM für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 2 Nr. 895
11,80 € *
Lieferzeit: 2 - 10 Werktage
Schnellspannmutter M14, SDS-CLIC für Bosch Winkelschleifer GWS 15-125 CITH (3 601 H30 700) # Blatt 2 Nr. 896
69,50 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 56 von 56
