Stichsäge GST 90 BE (3 601 E8F 001)

Zeichnungen von Bosch Stichsäge GST 90 BE mit der Geräte-Artikelnummer 3 601 E8F 001

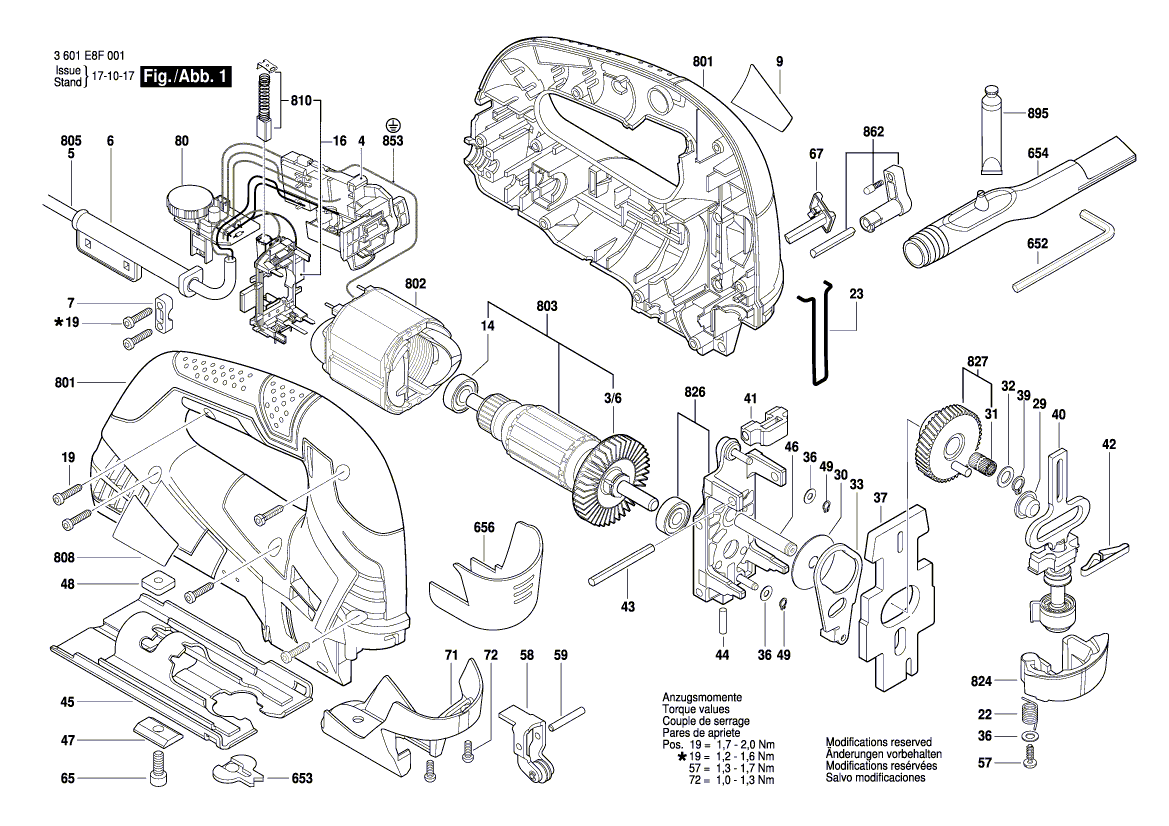

Zeichnung 1


Beachten Sie bitte, dass Ihre Geräte Nr. 3 601 E8F 001 lauten muss. Nur so kann sichergestellt werden, dass das Ersatzteil passt.
Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine Mail (mit Bild vom Geräte-Typenschild) schreiben oder eine Ersatzteilanfrage stellen.
Ersatzteile von Bosch Stichsäge GST 90 BE (3 601 E8F 001):
Standard
20 40 60 80
Artikel 1 - 50 von 50
Lüfter für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 3/6
5,28 € *
Lieferzeit: 2 - 10 Werktage
Schalter für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 4
27,51 € *
Lieferzeit: 2 - 10 Werktage
Netzanschlussleitung EU 2,65m 2x1 H05 RN-F für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 5
14,72 € *
Lieferzeit: 2 - 10 Werktage
Tülle Ø6,5-Ø6,9x95 MM für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 6
4,52 € *
Lieferzeit: 2 - 10 Werktage
Leitungshalter für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 7
4,52 € *
Lieferzeit: 2 - 10 Werktage
Firmenschild GST 90 BE für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 9
5,28 € *
Lieferzeit: 2 - 10 Werktage
Firmenschild Heavy Duty für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 999
5,70 € *
Lieferzeit: 2 - 10 Werktage
Kugellager für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 14
8,86 € *
Lieferzeit: 2 - 10 Werktage
Bürstenplatte für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 16
20,02 € *
Lieferzeit: 2 - 10 Werktage
Schraube 4x16 für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 19
4,52 € *
Lieferzeit: 2 - 10 Werktage
Drehfeder für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 22
4,52 € *
Lieferzeit: 2 - 10 Werktage
Schutzbügel für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 23
4,52 € *
Lieferzeit: 2 - 10 Werktage
Nadelhülse für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 29
10,94 € *
Lieferzeit: 2 - 10 Werktage
Ausgleichscheibe für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 30
4,86 € *
Lieferzeit: 2 - 10 Werktage
Nadelkranz für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 31
9,88 € *
Lieferzeit: 2 - 10 Werktage
Ausgleichscheibe 0,5 MM für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 32
4,52 € *
Lieferzeit: 2 - 10 Werktage
Gabelhebel für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 33
7,56 € *
Lieferzeit: 2 - 10 Werktage
Ausgleichscheibe 0,5 MM für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 36
4,52 € *
Lieferzeit: 2 - 10 Werktage
Ausgleichgewicht für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 37
16,18 € *
Lieferzeit: 2 - 10 Werktage
Sicherungsring 8x0,8 N31A MR7 für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 39
4,52 € *
Lieferzeit: 2 - 10 Werktage
Hubstange für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 40
69,50 € *
Lieferzeit: 2 - 10 Werktage
Gleitlager für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 41
4,86 € *
Lieferzeit: 2 - 10 Werktage
Druckfeder für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 42
4,52 € *
Lieferzeit: 2 - 10 Werktage
Nadelrolle für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 43
4,86 € *
Lieferzeit: 2 - 10 Werktage
Lagerbolzen für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 44
4,52 € *
Lieferzeit: 2 - 10 Werktage
Fussplatte für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 45
16,18 € *
Lieferzeit: 2 - 10 Werktage
Lagerbolzen für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 46
5,28 € *
Lieferzeit: 2 - 10 Werktage
Profilleiste für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 47
5,28 € *
Lieferzeit: 2 - 10 Werktage
Befestigungsplatte für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 48
4,52 € *
Lieferzeit: 2 - 10 Werktage
Sicherungsring DIN 471-4x0,4-FSt für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 49
4,52 € *
Lieferzeit: 2 - 10 Werktage
Torx-Linsenschraube 4x12 für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 57
4,52 € *
Lieferzeit: 2 - 10 Werktage
Rollenhebel für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 58
17,70 € *
Lieferzeit: 2 - 10 Werktage
Lagerbolzen für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 59
4,52 € *
Lieferzeit: 2 - 10 Werktage
Innensechskantschraube DIN 912-M6x16-8.8 für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 65
4,52 € *
Lieferzeit: 2 - 10 Werktage
Schaltschieber für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 67
5,78 € *
Lieferzeit: 2 - 10 Werktage
Kreuzschlitzschraube DIN 7981-ST3,5x9,5-F für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 72
4,86 € *
Lieferzeit: 2 - 10 Werktage
Spanreissschutz für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 653
8,86 € *
Lieferzeit: 2 - 10 Werktage
Saugdüse für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 654
10,94 € *
Lieferzeit: 2 - 10 Werktage
Abdeckhaube für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 656
5,28 € *
Lieferzeit: 2 - 10 Werktage
Gehäuseschale DUNKELBLAU für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 801
39,39 € *
Lieferzeit: 2 - 10 Werktage
Polschuh für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 802
27,51 € *
Lieferzeit: 2 - 10 Werktage
Anker für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 803
63,26 € *
Lieferzeit: 2 - 10 Werktage
Typschild für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 808
5,28 € *
Lieferzeit: 2 - 10 Werktage
Kohlebürstensatz für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 810
12,97 € *
Lieferzeit: 2 - 10 Werktage
Hebelschalter für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 824
5,78 € *
Lieferzeit: 2 - 10 Werktage
Lagerbrücke für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 826
30,77 € *
Lieferzeit: 2 - 10 Werktage
Exzenterzahnrad für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 827
30,77 € *
Lieferzeit: 2 - 10 Werktage
Erdleitung für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 853
4,86 € *
Lieferzeit: 2 - 10 Werktage
Umschalter für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 862
6,55 € *
Lieferzeit: 2 - 10 Werktage
Fetttube Albida für Bosch Stichsäge GST 90 BE (3 601 E8F 001) # Blatt 1 Nr. 895
45,51 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 50 von 50
