Schlagschrauber GDS 12 V (3 601 J09 500)

Zeichnungen von Bosch Schlagschrauber GDS 12 V mit der Geräte-Artikelnummer 3 601 J09 500

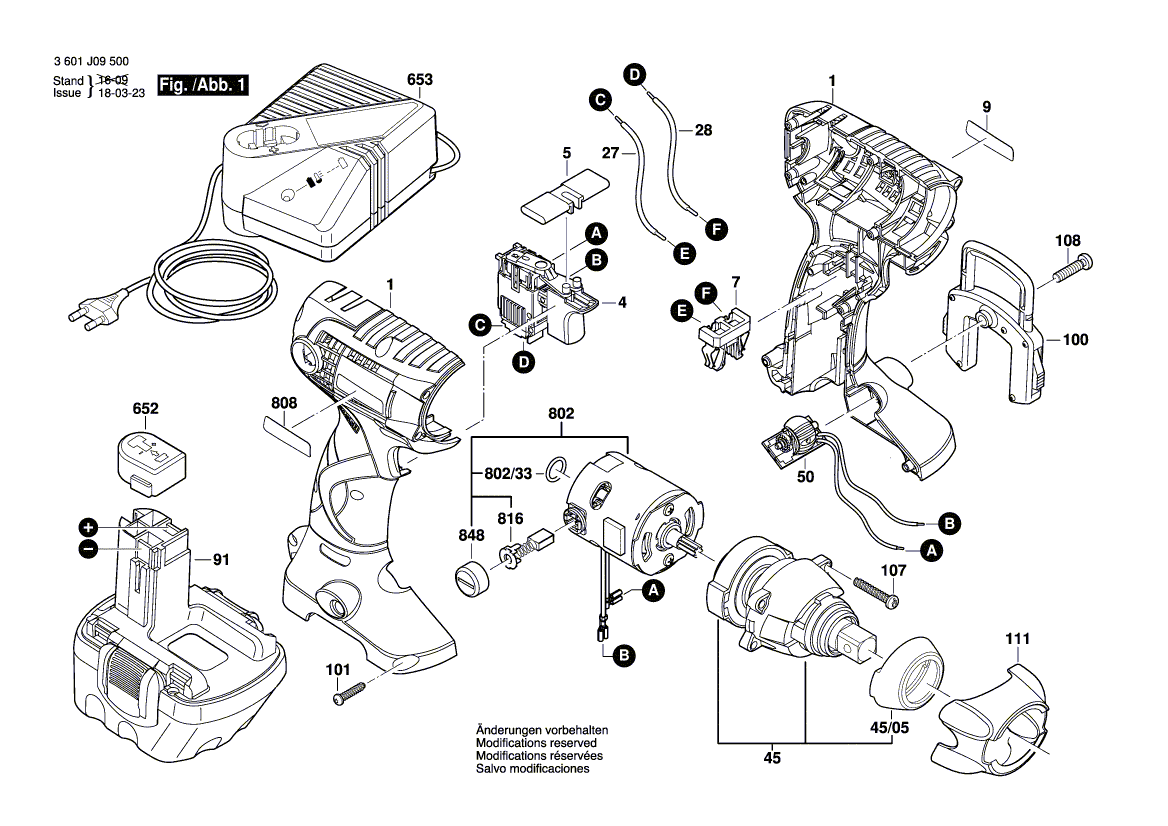

Zeichnung 1


Beachten Sie bitte, dass Ihre Geräte Nr. 3 601 J09 500 lauten muss. Nur so kann sichergestellt werden, dass das Ersatzteil passt.
Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine Mail (mit Bild vom Geräte-Typenschild) schreiben oder eine Ersatzteilanfrage stellen.
Ersatzteile von Bosch Schlagschrauber GDS 12 V (3 601 J09 500):
Standard
20 40 60 80
Artikel 1 - 21 von 21
Gehäuse BLAU für Bosch Schlagschrauber GDS 12 V (3 601 J09 500) # Blatt 1 Nr. 1
50,26 € *
Lieferzeit: 2 - 10 Werktage
Taste für Bosch Schlagschrauber GDS 12 V (3 601 J09 500) # Blatt 1 Nr. 5
5,28 € *
Lieferzeit: 2 - 10 Werktage
Verbindungsleitung 50 MM LANG,SCHWARZ für Bosch Schlagschrauber GDS 12 V (3 601 J09 500) # Blatt 1 Nr. 27
4,52 € *
Lieferzeit: 2 - 10 Werktage
Verbindungsleitung 60 MM,LANG,ROT für Bosch Schlagschrauber GDS 12 V (3 601 J09 500) # Blatt 1 Nr. 28
4,52 € *
Lieferzeit: 2 - 10 Werktage
Getriebekasten für Bosch Schlagschrauber GDS 12 V (3 601 J09 500) # Blatt 1 Nr. 45
169,71 € *
Lieferzeit: 2 - 10 Werktage
Schutzring für Bosch Schlagschrauber GDS 12 V (3 601 J09 500) # Blatt 1 Nr. 45/05
11,80 € *
Lieferzeit: 2 - 10 Werktage
Leuchtdiode für Bosch Schlagschrauber GDS 12 V (3 601 J09 500) # Blatt 1 Nr. 50
24,72 € *
Lieferzeit: 2 - 10 Werktage
Einschub-Akkupaket 12V,2,6Ah,NiMh für Bosch Schlagschrauber GDS 12 V (3 601 J09 500) # Blatt 1 Nr. 91
274,29 € *
Lieferzeit: 2 - 10 Werktage
Halterung für Bosch Schlagschrauber GDS 12 V (3 601 J09 500) # Blatt 1 Nr. 100
12,97 € *
Lieferzeit: 2 - 10 Werktage
Torx-Senkschraube 3x16 für Bosch Schlagschrauber GDS 12 V (3 601 J09 500) # Blatt 1 Nr. 101
4,86 € *
Lieferzeit: 2 - 10 Werktage
Schraube für Bosch Schlagschrauber GDS 12 V (3 601 J09 500) # Blatt 1 Nr. 107
4,52 € *
Lieferzeit: 2 - 10 Werktage
Schraube für Bosch Schlagschrauber GDS 12 V (3 601 J09 500) # Blatt 1 Nr. 108
4,52 € *
Lieferzeit: 2 - 10 Werktage
Abdeckklappe SCHWARZ für Bosch Schlagschrauber GDS 12 V (3 601 J09 500) # Blatt 1 Nr. 111
10,94 € *
Lieferzeit: 2 - 10 Werktage
Schutzkappe für Bosch Schlagschrauber GDS 12 V (3 601 J09 500) # Blatt 1 Nr. 652
7,56 € *
Lieferzeit: 2 - 10 Werktage
Schnell-Lader AUS 240/7,2-14,4V, 30 MIN. für Bosch Schlagschrauber GDS 12 V (3 601 J09 500) # Blatt 1 Nr. 999
240,72 € *
Lieferzeit: 2 - 10 Werktage
Schnell-Lader GB 230/7,2-14,4V, 30 MIN. für Bosch Schlagschrauber GDS 12 V (3 601 J09 500) # Blatt 1 Nr. 999
185,24 € *
Lieferzeit: 2 - 10 Werktage
Motor 12V für Bosch Schlagschrauber GDS 12 V (3 601 J09 500) # Blatt 1 Nr. 802
103,23 € *
Lieferzeit: 2 - 10 Werktage
O-Ring für Bosch Schlagschrauber GDS 12 V (3 601 J09 500) # Blatt 1 Nr. 802/33
4,52 € *
Lieferzeit: 2 - 10 Werktage
Typschild für Bosch Schlagschrauber GDS 12 V (3 601 J09 500) # Blatt 1 Nr. 808
5,28 € *
Lieferzeit: 2 - 10 Werktage
Kohlebürstensatz für Bosch Schlagschrauber GDS 12 V (3 601 J09 500) # Blatt 1 Nr. 816
14,72 € *
Lieferzeit: 2 - 10 Werktage
Verschlusskappe für Bosch Schlagschrauber GDS 12 V (3 601 J09 500) # Blatt 1 Nr. 848
9,88 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 21 von 21
