Rahmen

Zeichnung für MTD Rasentraktor LTEX 105 A mit der Geräte-Artikelnr. 13HT98KN682 ab Baujahr 2014:

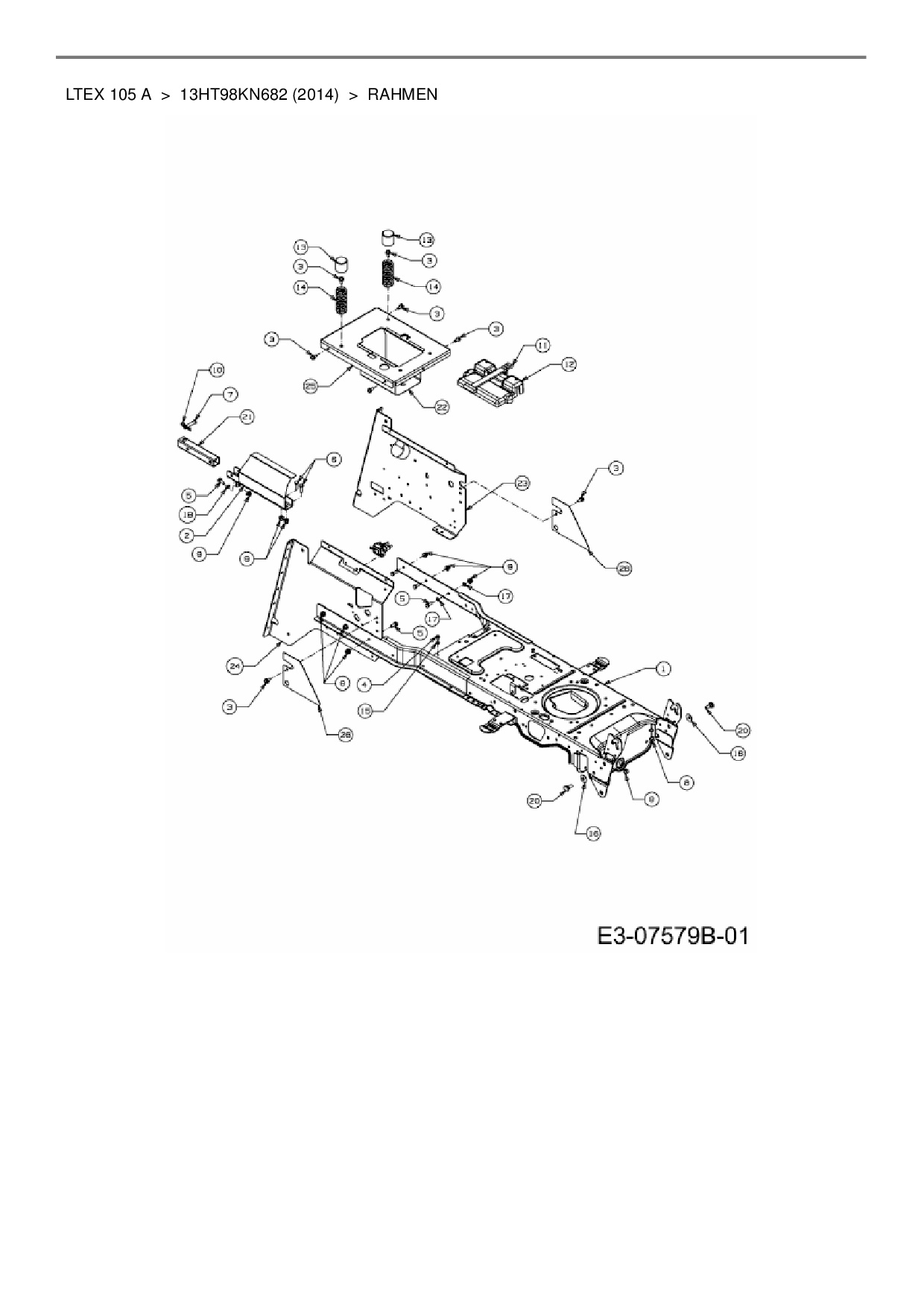

Zeichnung Rahmen

Die Ersatzteil-Zeichnung für Rasentraktor MTD LTEX 105 A als Download:
Download Ersatzteil-Zeichnung MTD LTEX 105 A Zeichnung Rahmen (PDF-Format)
Download Ersatzteil-Zeichnung MTD LTEX 105 A Zeichnung Rahmen (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Rasentraktor MTD LTEX 105 A aus der Zeichnung Rahmen:
Standard
20 40 60 80
Artikel 1 - 20 von 22
RAHMEN VOLLST 500  SCHWARZ  für MTD Rasentraktor LTEX 105 A # Pos. Nr. 1
663,95 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR TT 5/16-18 .750 HXIND für MTD Rasentraktor LTEX 105 A # Pos. Nr. 3
7,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR TT 1/4-20 0.500 HXIND für MTD Rasentraktor LTEX 105 A # Pos. Nr. 4
6,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHRAUBE M8x20 DIN933-8.8 für MTD Rasentraktor LTEX 105 A # Pos. Nr. 5
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHRAUBE M8x25 DIN 933-8.8 für MTD Rasentraktor LTEX 105 A # Pos. Nr. 6
4,88 € *
Lieferzeit: 2 - 10 Werktage
ABSTECKBOLZEN 3/8 DIA x 2.015 für MTD Rasentraktor LTEX 105 A # Pos. Nr. 7
8,88 € *
Lieferzeit: 2 - 10 Werktage
S-MUTTER FLGLK 3/8-16 GRF TOP für MTD Rasentraktor LTEX 105 A # Pos. Nr. 8
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-BUNDMUTTER M8-1.25 DIN6926 für MTD Rasentraktor LTEX 105 A # Pos. Nr. 9
4,88 € *
Lieferzeit: 2 - 10 Werktage
FEDERSTECKER .125 X 1.75 für MTD Rasentraktor LTEX 105 A # Pos. Nr. 10
5,88 € *
Lieferzeit: 2 - 10 Werktage
HALTEGURT BATTERIE für MTD Rasentraktor LTEX 105 A # Pos. Nr. 11
27,10 € *
Lieferzeit: 2 - 10 Werktage
BATTERIEDECKELGROSS für MTD Rasentraktor LTEX 105 A # Pos. Nr. 12
22,67 € *
Lieferzeit: 2 - 10 Werktage
ABDECKKAPPE SITZFEDER 1.5 ID für MTD Rasentraktor LTEX 105 A # Pos. Nr. 13
5,88 € *
Lieferzeit: 2 - 10 Werktage
DRUCKFEDER 1.50 x 3.90 x.200 für MTD Rasentraktor LTEX 105 A # Pos. Nr. 14
10,91 € *
Lieferzeit: 2 - 10 Werktage
ZAHNSCHEIBE 1/4- für MTD Rasentraktor LTEX 105 A # Pos. Nr. 15
5,88 € *
Lieferzeit: 2 - 10 Werktage
TELLERFEDER .390 x 1.13 x.062 für MTD Rasentraktor LTEX 105 A # Pos. Nr. 16
5,88 € *
Lieferzeit: 2 - 10 Werktage
ZAHNSCHEIBE 5/16- für MTD Rasentraktor LTEX 105 A # Pos. Nr. 17
5,88 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE A8.4 DIN 125 für MTD Rasentraktor LTEX 105 A # Pos. Nr. 18
4,88 € *
Lieferzeit: 2 - 10 Werktage
SHLT-SCHR .500 x .270 3/8-16 für MTD Rasentraktor LTEX 105 A # Pos. Nr. 20
9,88 € *
Lieferzeit: 2 - 10 Werktage
4KT-ROHR ANHÄNGEKUPPLUNG  für MTD Rasentraktor LTEX 105 A # Pos. Nr. 21
23,38 € *
Lieferzeit: 2 - 10 Werktage
BATTERIEKASTEN für MTD Rasentraktor LTEX 105 A # Pos. Nr. 22
38,44 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 20 von 22
