Mähwerksrahmen

Zeichnung für Cub Cadet Zero Turn FMZ 42 mit der Geräte-Artikelnr. 17AE4BFR603 ab Baujahr 2009:

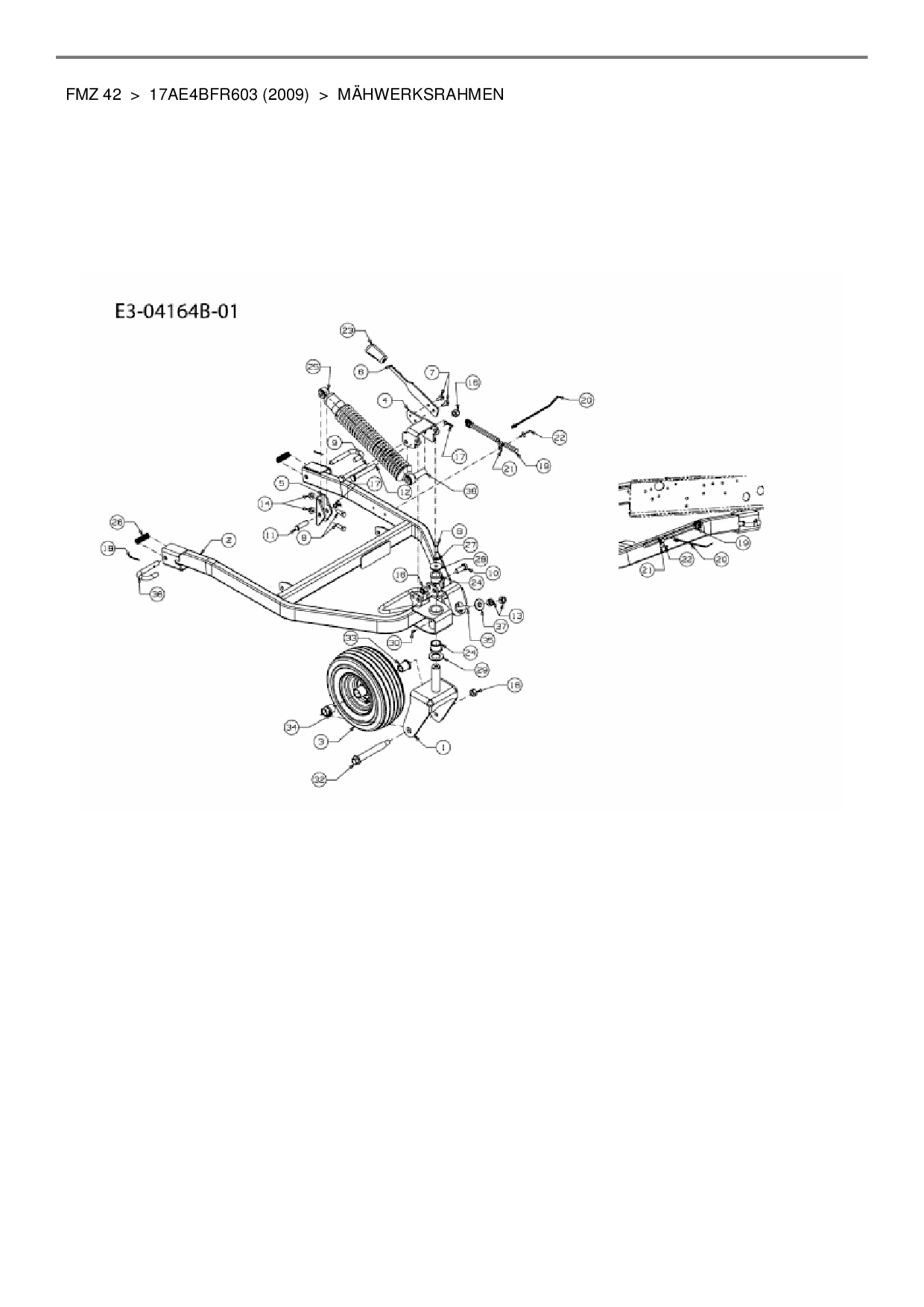

Zeichnung Mähwerksrahmen

Die Ersatzteil-Zeichnung für Zero Turn Cub Cadet FMZ 42 als Download:
Download Ersatzteil-Zeichnung Cub Cadet FMZ 42 Zeichnung Mähwerksrahmen (PDF-Format)
Download Ersatzteil-Zeichnung Cub Cadet FMZ 42 Zeichnung Mähwerksrahmen (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Zero Turn Cub Cadet FMZ 42 aus der Zeichnung Mähwerksrahmen:
Standard
20 40 60 80
Artikel 1 - 15 von 15
BÜGEL DECKENTRIEGELUNG .5 DIA für Cub Cadet Zero Turn FMZ 42 # Pos. Nr. 36
30,56 € *
Lieferzeit: 2 - 10 Werktage
DRUCKFEDER 0.66 OD x 1.9 LG für Cub Cadet Zero Turn FMZ 42 # Pos. Nr. 26
6,84 € *
Lieferzeit: 2 - 10 Werktage
FEDERRING 3/8" für Cub Cadet Zero Turn FMZ 42 # Pos. Nr. 27
4,65 € *
Lieferzeit: 2 - 10 Werktage
FLANSCHLAGER .760 ID für Cub Cadet Zero Turn FMZ 42 # Pos. Nr. 34
8,02 € *
Lieferzeit: 2 - 10 Werktage
FLANSCHLAGER .760x1.00x1.20 LG für Cub Cadet Zero Turn FMZ 42 # Pos. Nr. 33
11,28 € *
Lieferzeit: 2 - 10 Werktage
FLANSCHLAGER 1.00 ID x 1.246OD für Cub Cadet Zero Turn FMZ 42 # Pos. Nr. 24
15,90 € *
Lieferzeit: 2 - 10 Werktage
GELENKSCHALE DECKAUSHEBUNG für Cub Cadet Zero Turn FMZ 42 # Pos. Nr. 37
5,08 € *
Lieferzeit: 2 - 10 Werktage
HANDGRIFF für Cub Cadet Zero Turn FMZ 42 # Pos. Nr. 23
27,40 € *
Lieferzeit: 2 - 10 Werktage
KABELBINDER 7.5 LG NYLON 6/6 für Cub Cadet Zero Turn FMZ 42 # Pos. Nr. 20
5,65 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE FLACH 1.00x1.75x.107 für Cub Cadet Zero Turn FMZ 42 # Pos. Nr. 29
11,72 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE FLACH .390x1.500x.134 für Cub Cadet Zero Turn FMZ 42 # Pos. Nr. 28
9,76 € *
Lieferzeit: 2 - 10 Werktage
SCHLAUCHKLEMME für Cub Cadet Zero Turn FMZ 42 # Pos. Nr. 21
20,14 € *
Lieferzeit: 2 - 10 Werktage
SCHMIERNIPPEL 3/16 LNC#70 für Cub Cadet Zero Turn FMZ 42 # Pos. Nr. 30
4,72 € *
Lieferzeit: 2 - 10 Werktage
SCHULTERSCHR .750x4.75 1/2-13 für Cub Cadet Zero Turn FMZ 42 # Pos. Nr. 32
15,70 € *
Lieferzeit: 2 - 10 Werktage
STOSSDÄMPFER FRONT CUT für Cub Cadet Zero Turn FMZ 42 # Pos. Nr. 25
183,24 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 15 von 15
