Mähwerksaushebung

Zeichnung für Cub Cadet Rasentraktor CC 1024 RD-J mit der Geräte-Artikelnr. 13CI51AJ603 ab Baujahr 2010:

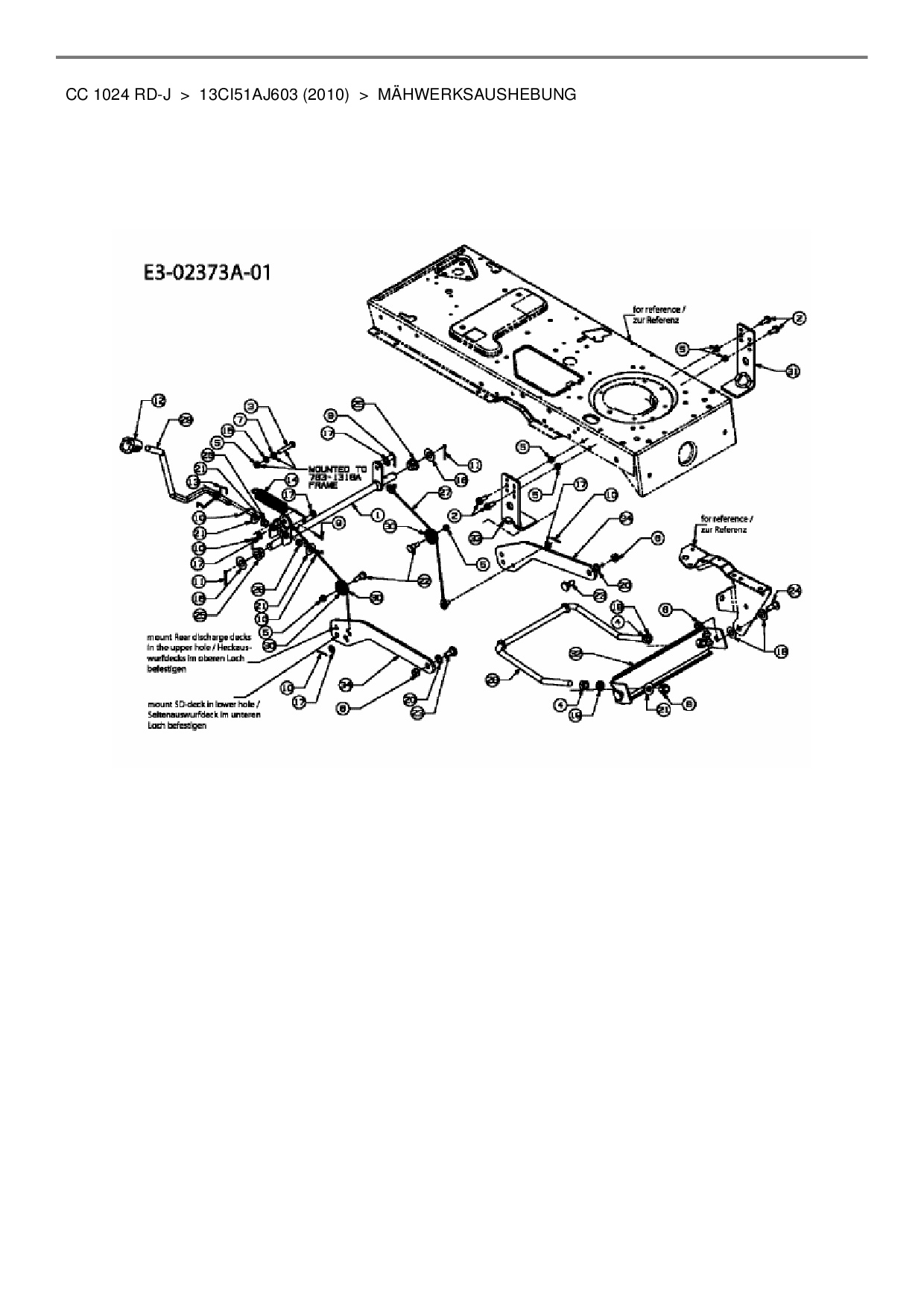

Zeichnung Mähwerksaushebung

Die Ersatzteil-Zeichnung für Rasentraktor Cub Cadet CC 1024 RD-J als Download:
Download Ersatzteil-Zeichnung Cub Cadet CC 1024 RD-J Zeichnung Mähwerksaushebung (PDF-Format)
Download Ersatzteil-Zeichnung Cub Cadet CC 1024 RD-J Zeichnung Mähwerksaushebung (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Rasentraktor Cub Cadet CC 1024 RD-J aus der Zeichnung Mähwerksaushebung:
Standard
20 40 60 80
Artikel 1 - 31 von 31
AUSHEBEWELLE VOLLST. für Cub Cadet Rasentraktor CC 1024 RD-J # Pos. Nr. 1
61,98 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR TT 5/16-18 0.875 HXIN für Cub Cadet Rasentraktor CC 1024 RD-J # Pos. Nr. 2
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR 5/16-18 1.75 GR5 STD für Cub Cadet Rasentraktor CC 1024 RD-J # Pos. Nr. 3
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-MUTTER 1/2-13 GR5 für Cub Cadet Rasentraktor CC 1024 RD-J # Pos. Nr. 4
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-S-MUTTER 5/16-18 GR5 NYLON für Cub Cadet Rasentraktor CC 1024 RD-J # Pos. Nr. 5
6,88 € *
Lieferzeit: 2 - 10 Werktage
S-MUTTER FLGLK 3/8-16 GRF TOP für Cub Cadet Rasentraktor CC 1024 RD-J # Pos. Nr. 6
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-MUTTER 5/16-18 GR5 für Cub Cadet Rasentraktor CC 1024 RD-J # Pos. Nr. 7
4,88 € *
Lieferzeit: 2 - 10 Werktage
6kt-S-MUTTER1/2-13GRBNYLON für Cub Cadet Rasentraktor CC 1024 RD-J # Pos. Nr. 8
4,88 € *
Lieferzeit: 2 - 10 Werktage
FEDERSTECKER .072DIA x 1.13 LG für Cub Cadet Rasentraktor CC 1024 RD-J # Pos. Nr. 9
4,88 € *
Lieferzeit: 2 - 10 Werktage
SPLINT3/32 x 1.0- für Cub Cadet Rasentraktor CC 1024 RD-J # Pos. Nr. 10
5,88 € *
Lieferzeit: 2 - 10 Werktage
ZIEHSPLINT 5/32 1.25 für Cub Cadet Rasentraktor CC 1024 RD-J # Pos. Nr. 11
4,88 € *
Lieferzeit: 2 - 10 Werktage
HANDGRIFF 1/2 für Cub Cadet Rasentraktor CC 1024 RD-J # Pos. Nr. 12
17,23 € *
Lieferzeit: 2 - 10 Werktage
FEDER AUSRÜCKHEBEL-DECK für Cub Cadet Rasentraktor CC 1024 RD-J # Pos. Nr. 13
7,88 € *
Lieferzeit: 2 - 10 Werktage
ZUGFEDER 1.010 OD x 6.500 LG für Cub Cadet Rasentraktor CC 1024 RD-J # Pos. Nr. 14
35,24 € *
Lieferzeit: 2 - 10 Werktage
FEDERRING 5/16- NORMALAUSF. für Cub Cadet Rasentraktor CC 1024 RD-J # Pos. Nr. 15
5,88 € *
Lieferzeit: 2 - 10 Werktage
FL-SCHEIBE .64 x 1.24 x.06 HT für Cub Cadet Rasentraktor CC 1024 RD-J # Pos. Nr. 16
5,88 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE FL .344 x .688 x .065 für Cub Cadet Rasentraktor CC 1024 RD-J # Pos. Nr. 17
5,88 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE TEFLON .570x1.120x.062 für Cub Cadet Rasentraktor CC 1024 RD-J # Pos. Nr. 18
6,88 € *
Lieferzeit: 2 - 10 Werktage
FEDERRING 1/2- für Cub Cadet Rasentraktor CC 1024 RD-J # Pos. Nr. 19
4,88 € *
Lieferzeit: 2 - 10 Werktage
FL-SCHEIBE .531 x.875 x.060 für Cub Cadet Rasentraktor CC 1024 RD-J # Pos. Nr. 20
4,88 € *
Lieferzeit: 2 - 10 Werktage
ANLAUFSCHEIBE .510x1.120x.060 für Cub Cadet Rasentraktor CC 1024 RD-J # Pos. Nr. 21
5,88 € *
Lieferzeit: 2 - 10 Werktage
SHLT-SCHR .437 x .470 5/16-18 für Cub Cadet Rasentraktor CC 1024 RD-J # Pos. Nr. 22
11,65 € *
Lieferzeit: 2 - 10 Werktage
SHLT-SCHRAUBE .496x.336 3/8-16 für Cub Cadet Rasentraktor CC 1024 RD-J # Pos. Nr. 23
10,88 € *
Lieferzeit: 2 - 10 Werktage
SCHULTERSCHR .500 DIA x .434 für Cub Cadet Rasentraktor CC 1024 RD-J # Pos. Nr. 24
7,98 € *
Lieferzeit: 2 - 10 Werktage
SECHSKANT-FLANSCHLAGER für Cub Cadet Rasentraktor CC 1024 RD-J # Pos. Nr. 25
6,88 € *
Lieferzeit: 2 - 10 Werktage
FLANSCHLAGER SNAP .500 ID für Cub Cadet Rasentraktor CC 1024 RD-J # Pos. Nr. 26
10,88 € *
Lieferzeit: 2 - 10 Werktage
KABELAUSHEBUNG14.06 LG für Cub Cadet Rasentraktor CC 1024 RD-J # Pos. Nr. 27
25,42 € *
Lieferzeit: 2 - 10 Werktage
BÜGEL-DECKAUSHEBUNG-VORNE für Cub Cadet Rasentraktor CC 1024 RD-J # Pos. Nr. 28
62,04 € *
Lieferzeit: 2 - 10 Werktage
BETÄTIGUNGSHEBEL DECKAUSHEBUNG für Cub Cadet Rasentraktor CC 1024 RD-J # Pos. Nr. 29
21,98 € *
Lieferzeit: 2 - 10 Werktage
UMLENKROLLE DECKAUSHEBUNG für Cub Cadet Rasentraktor CC 1024 RD-J # Pos. Nr. 30
11,88 € *
Lieferzeit: 2 - 10 Werktage
KONSOLE DECKAUSHEBUNG VORNE für Cub Cadet Rasentraktor CC 1024 RD-J # Pos. Nr. 32
47,52 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 31 von 31
