Mähwerk N (41"/105cm)

Zeichnung für Gutbrod Rasentraktor GLX 105 RAT mit der Geräte-Artikelnr. 13B7506N690 ab Baujahr 2007:

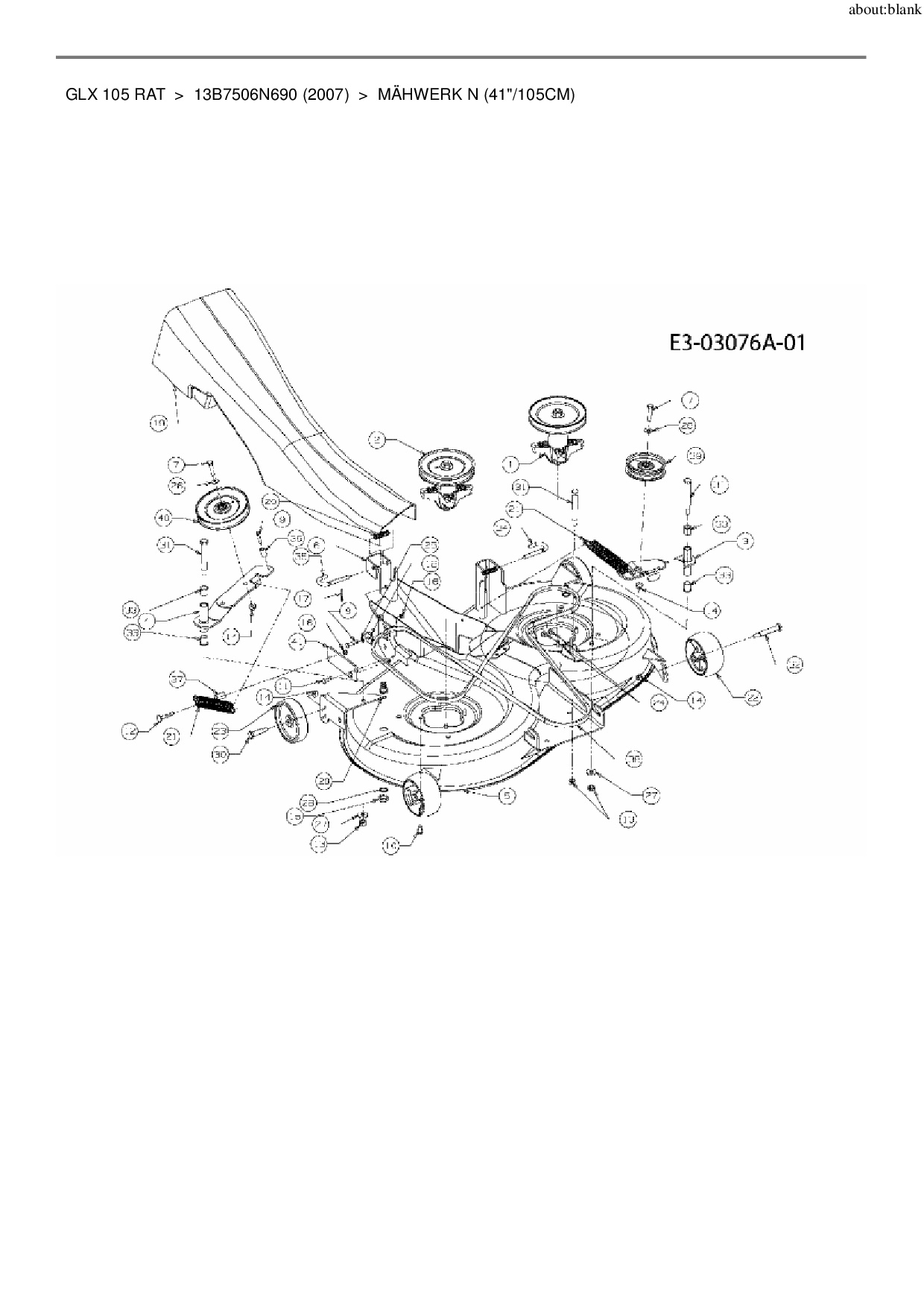

Zeichnung Mähwerk N (41"/105cm)

Die Ersatzteil-Zeichnung für Rasentraktor Gutbrod GLX 105 RAT als Download:
Download Ersatzteil-Zeichnung Gutbrod GLX 105 RAT Zeichnung Mähwerk N (41"/105cm) (PDF-Format)
Download Ersatzteil-Zeichnung Gutbrod GLX 105 RAT Zeichnung Mähwerk N (41"/105cm) (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Rasentraktor Gutbrod GLX 105 RAT aus der Zeichnung Mähwerk N (41"/105cm):
Standard
20 40 60 80
Artikel 1 - 38 von 38
MESSERSPINDL VST RIEMENSCHEIBE für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 1
96,90 € *
Lieferzeit: 2 - 10 Werktage
SPANNROLLENTRÄGER VOLLSTLINKS  für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 3
49,17 € *
Lieferzeit: 2 - 10 Werktage
SPANNROLLENTRÄGER-RE. E/N-DECK  für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 4
33,13 € *
Lieferzeit: 2 - 10 Werktage
HALTER VOLLST DECKAUFHÄNGUNG für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 6
33,83 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR 3/8-16 1.75 GR5 STD für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 7
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR 5/16-18 1.25 GR5 STD für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 8
7,34 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR TT 1/4-20 1.500 HXIND für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 9
5,88 € *
Lieferzeit: 2 - 10 Werktage
SCHR TT 5/16-18 .750 HXINDWSH für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 10
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHRAUBE M8x20 DIN933-8.8 für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 11
5,88 € *
Lieferzeit: 2 - 10 Werktage
FL-RUNDSCHR M8X50 DIN 603-4.6 für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 12
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-S-MUTTER 7/16-14 GRA CTRLK für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 13
4,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-BUNDMUTTER 3/8-16 NYLON für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 14
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-MUTTER FL M16-1.5 DIN 936 für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 15
7,88 € *
Lieferzeit: 2 - 10 Werktage
S-6KT-MUTTER M8 DIN 985-8 für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 16
5,88 € *
Lieferzeit: 2 - 10 Werktage
SPLINT 1/8 x 1.25- LG für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 17
6,88 € *
Lieferzeit: 2 - 10 Werktage
ZAHNRAD DECKEINSTELLUNG für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 18
13,16 € *
Lieferzeit: 2 - 10 Werktage
AUSWURFKANALHECKAUSWURF105cm für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 19
105,68 € *
Lieferzeit: 2 - 10 Werktage
DRUCKFEDER .531 OD x 1.75 LG für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 20
7,88 € *
Lieferzeit: 2 - 10 Werktage
ZUGFEDER1.25 DIA x 8.224- LG für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 21
15,39 € *
Lieferzeit: 2 - 10 Werktage
DECKRAD 5.0 DIA BALLFÖRMIG für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 22
18,27 € *
Lieferzeit: 2 - 10 Werktage
DECKRAD 5.0 x 1.38 für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 23
9,88 € *
Lieferzeit: 2 - 10 Werktage
GUMMIDÄMPFER .62 DIA x .3 für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 24
10,88 € *
Lieferzeit: 2 - 10 Werktage
FEDERRING 5/16- NORMALAUSF. für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 25
5,88 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE FL .406 x.875 x.059 für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 26
4,88 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE FLACH 11.65x28.75x3 mm für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 27
5,88 € *
Lieferzeit: 2 - 10 Werktage
SCHNORR-SCHEIBE 17x23.8x1.95 für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 28
4,88 € *
Lieferzeit: 2 - 10 Werktage
WASCHDÜSE DECK für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 29
14,88 € *
Lieferzeit: 2 - 10 Werktage
SCHULTERSCHR .496x1.525 3/8-16 für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 30
8,88 € *
Lieferzeit: 2 - 10 Werktage
SCHULTERSCHR .625x3.50 7/16-14 für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 31
6,88 € *
Lieferzeit: 2 - 10 Werktage
SHLT-SCHR .496 x 2.50 3/8-16 für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 32
15,50 € *
Lieferzeit: 2 - 10 Werktage
FLANSCHLAGER.630 ID x .693 OD für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 33
4,88 € *
Lieferzeit: 2 - 10 Werktage
ABSTECKBOLZEN FREIGABE DECK für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 34
22,47 € *
Lieferzeit: 2 - 10 Werktage
ABSTECKBÜGEL DECKFREIGABE .375 für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 35
17,51 € *
Lieferzeit: 2 - 10 Werktage
DISTANZSTÜCKÒ14mm OD x Ò7mmID für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 36
6,88 € *
Lieferzeit: 2 - 10 Werktage
DISTANZBUCHSE Ò16 x Ò8 x 27LG für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 37
6,88 € *
Lieferzeit: 2 - 10 Werktage
KEILRIEMENV TYPHB x 105- LG für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 38
105,72 € *
Lieferzeit: 2 - 10 Werktage
KEILRIEMENSCHEIBE Ò 4,0- DIA für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 39
49,38 € *
Lieferzeit: 2 - 10 Werktage
KEILRIEMENSCHEIBE Ò 6.0- DIA für Gutbrod Rasentraktor GLX 105 RAT # Pos. Nr. 40
54,22 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 38 von 38
