Handkreissäge GKS 9 (3 601 EA2 000)

Zeichnungen von Bosch Handkreissäge GKS 9 mit der Geräte-Artikelnummer 3 601 EA2 000

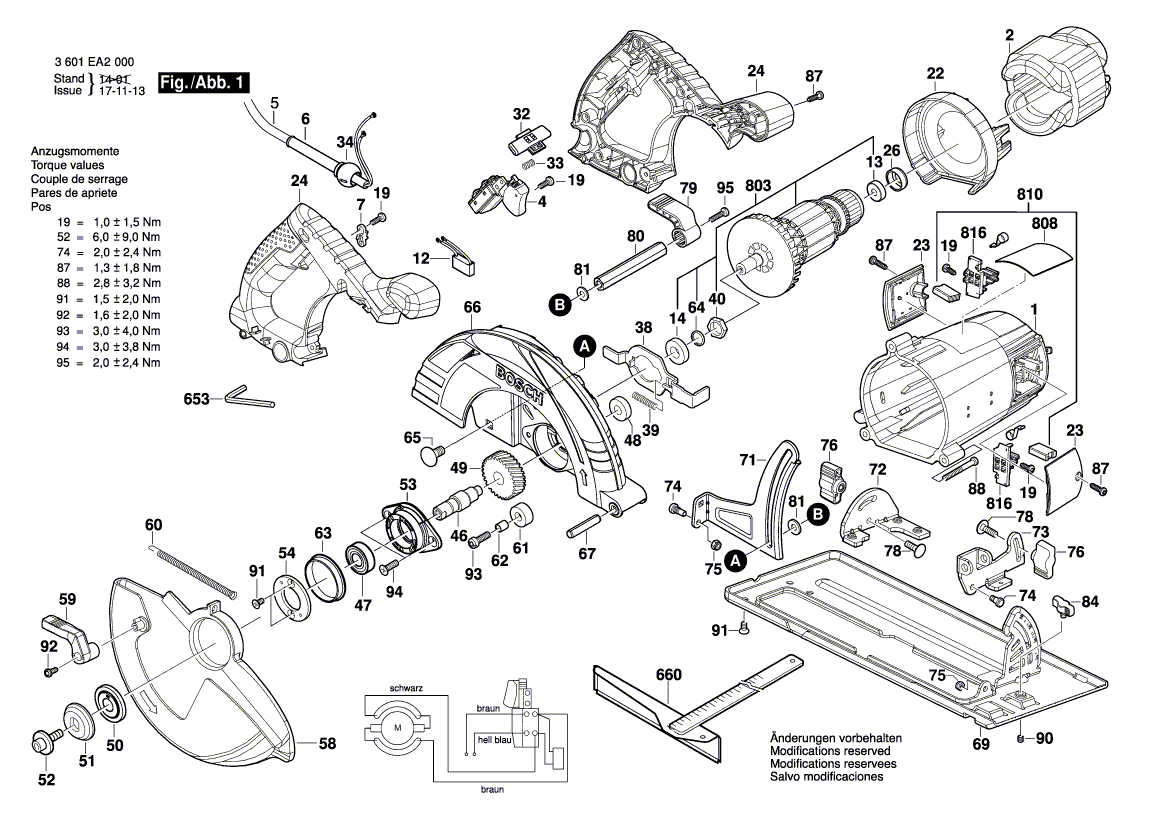

Zeichnung 1


Beachten Sie bitte, dass Ihre Geräte Nr. 3 601 EA2 000 lauten muss. Nur so kann sichergestellt werden, dass das Ersatzteil passt.
Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine Mail (mit Bild vom Geräte-Typenschild) schreiben oder eine Ersatzteilanfrage stellen.
Ersatzteile von Bosch Handkreissäge GKS 9 (3 601 EA2 000):
Standard
20 40 60 80
Artikel 1 - 60 von 61
Motorgehäuse für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 1
30,77 € *
Lieferzeit: 2 - 10 Werktage
Polschuh 230V für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 2
92,81 € *
Lieferzeit: 2 - 10 Werktage
Schalter für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 4
30,77 € *
Lieferzeit: 2 - 10 Werktage
Netzanschlussleitung EU 2,65m 2 x 1,00mm H05 VV-F für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 5
24,72 € *
Lieferzeit: 2 - 10 Werktage
Tülle Ø6,5-Ø6,9x95 MM für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 6
5,78 € *
Lieferzeit: 2 - 10 Werktage
Leitungshalter für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 7
4,52 € *
Lieferzeit: 2 - 10 Werktage
Entstörfilter für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 12
8,86 € *
Lieferzeit: 2 - 10 Werktage
Rillenkugellager für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 13
16,18 € *
Lieferzeit: 2 - 10 Werktage
Rillenkugellager für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 14
18,00 € *
Lieferzeit: 2 - 10 Werktage
Torx-Linsenschraube 4x12 für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 19
4,52 € *
Lieferzeit: 2 - 10 Werktage
Umlenkblech für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 22
6,55 € *
Lieferzeit: 2 - 10 Werktage
Verschlussdeckel BLAU für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 23
4,52 € *
Lieferzeit: 2 - 10 Werktage
Handgriff-Set für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 24
27,51 € *
Lieferzeit: 2 - 10 Werktage
Gummiring für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 26
4,52 € *
Lieferzeit: 2 - 10 Werktage
Schalterknopf für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 32
4,86 € *
Lieferzeit: 2 - 10 Werktage
Druckfeder für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 33
4,52 € *
Lieferzeit: 2 - 10 Werktage
Führungsbügel für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 38
8,86 € *
Lieferzeit: 2 - 10 Werktage
Druckfeder für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 39
4,52 € *
Lieferzeit: 2 - 10 Werktage
Buchse für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 40
5,28 € *
Lieferzeit: 2 - 10 Werktage
Welle für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 46
20,02 € *
Lieferzeit: 2 - 10 Werktage
Rillenkugellager 15x35x11 für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 47
16,18 € *
Lieferzeit: 2 - 10 Werktage
Rillenkugellager 6000-2RS DIN 625 für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 48
8,86 € *
Lieferzeit: 2 - 10 Werktage
Getriebe für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 49
20,02 € *
Lieferzeit: 2 - 10 Werktage
Vorlegscheibe für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 50
7,56 € *
Lieferzeit: 2 - 10 Werktage
Sicherungsscheibe für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 51
6,55 € *
Lieferzeit: 2 - 10 Werktage
Klemmschraube für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 52
4,52 € *
Lieferzeit: 2 - 10 Werktage
Lagerflansch für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 53
12,97 € *
Lieferzeit: 2 - 10 Werktage
Rückhalteblech für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 54
5,78 € *
Lieferzeit: 2 - 10 Werktage
Pendelschutzhaube für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 58
35,33 € *
Lieferzeit: 2 - 10 Werktage
Hebel für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 59
4,86 € *
Lieferzeit: 2 - 10 Werktage
Zugfeder für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 60
5,28 € *
Lieferzeit: 2 - 10 Werktage
Anschlagpuffer für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 61
4,52 € *
Lieferzeit: 2 - 10 Werktage
Abstandshülse für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 62
4,52 € *
Lieferzeit: 2 - 10 Werktage
Flanschbuchse für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 63
4,52 € *
Lieferzeit: 2 - 10 Werktage
Vorlegscheibe für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 64
4,52 € *
Lieferzeit: 2 - 10 Werktage
Gewindebolzen für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 65
4,52 € *
Lieferzeit: 2 - 10 Werktage
Schutzverkleidung für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 66
76,39 € *
Lieferzeit: 2 - 10 Werktage
Spannstift DIN 7346-8x45 für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 67
4,86 € *
Lieferzeit: 2 - 10 Werktage
Grundplatte für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 69
51,18 € *
Lieferzeit: 2 - 10 Werktage
Tiefenanschlag für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 71
9,88 € *
Lieferzeit: 2 - 10 Werktage
Stützwinkel für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 72
8,86 € *
Lieferzeit: 2 - 10 Werktage
Scharnier für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 73
10,94 € *
Lieferzeit: 2 - 10 Werktage
Ansatzschraube für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 74
4,52 € *
Lieferzeit: 2 - 10 Werktage
Sechskantmutter DIN 985-M 5-8-A für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 75
4,86 € *
Lieferzeit: 2 - 10 Werktage
Spanngriff für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 76
4,52 € *
Lieferzeit: 2 - 10 Werktage
Flachrundschraube DIN 603-M6x20 für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 78
4,52 € *
Lieferzeit: 2 - 10 Werktage
Einstellhebel für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 79
4,52 € *
Lieferzeit: 2 - 10 Werktage
Unterlegscheibe 8-ST für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 81
4,52 € *
Lieferzeit: 2 - 10 Werktage
Flügelschraube SCHWARZ für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 84
4,52 € *
Lieferzeit: 2 - 10 Werktage
Schraube 4x16 für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 87
4,52 € *
Lieferzeit: 2 - 10 Werktage
Schraube für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 88
4,52 € *
Lieferzeit: 2 - 10 Werktage
Einstellschraube SCHWARZ für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 90
4,52 € *
Lieferzeit: 2 - 10 Werktage
Schraube M5x10-H für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 91
4,52 € *
Lieferzeit: 2 - 10 Werktage
Schraube für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 92
4,52 € *
Lieferzeit: 2 - 10 Werktage
Schraube für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 93
4,52 € *
Lieferzeit: 2 - 10 Werktage
Schraube M6x20-H für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 94
4,52 € *
Lieferzeit: 2 - 10 Werktage
Schraube für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 95
4,52 € *
Lieferzeit: 2 - 10 Werktage
Gehrungslineal für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 660
16,18 € *
Lieferzeit: 2 - 10 Werktage
Ankersatz 230V für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 803
103,23 € *
Lieferzeit: 2 - 10 Werktage
Kohlebürstensatz für Bosch Handkreissäge GKS 9 (3 601 EA2 000) # Blatt 1 Nr. 810
14,72 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 60 von 61
