Grasfangvorrichtung

Zeichnung für Lawnflite Rasentraktor 705 mit der Geräte-Artikelnr. 13CV509E611 ab Baujahr 2005:

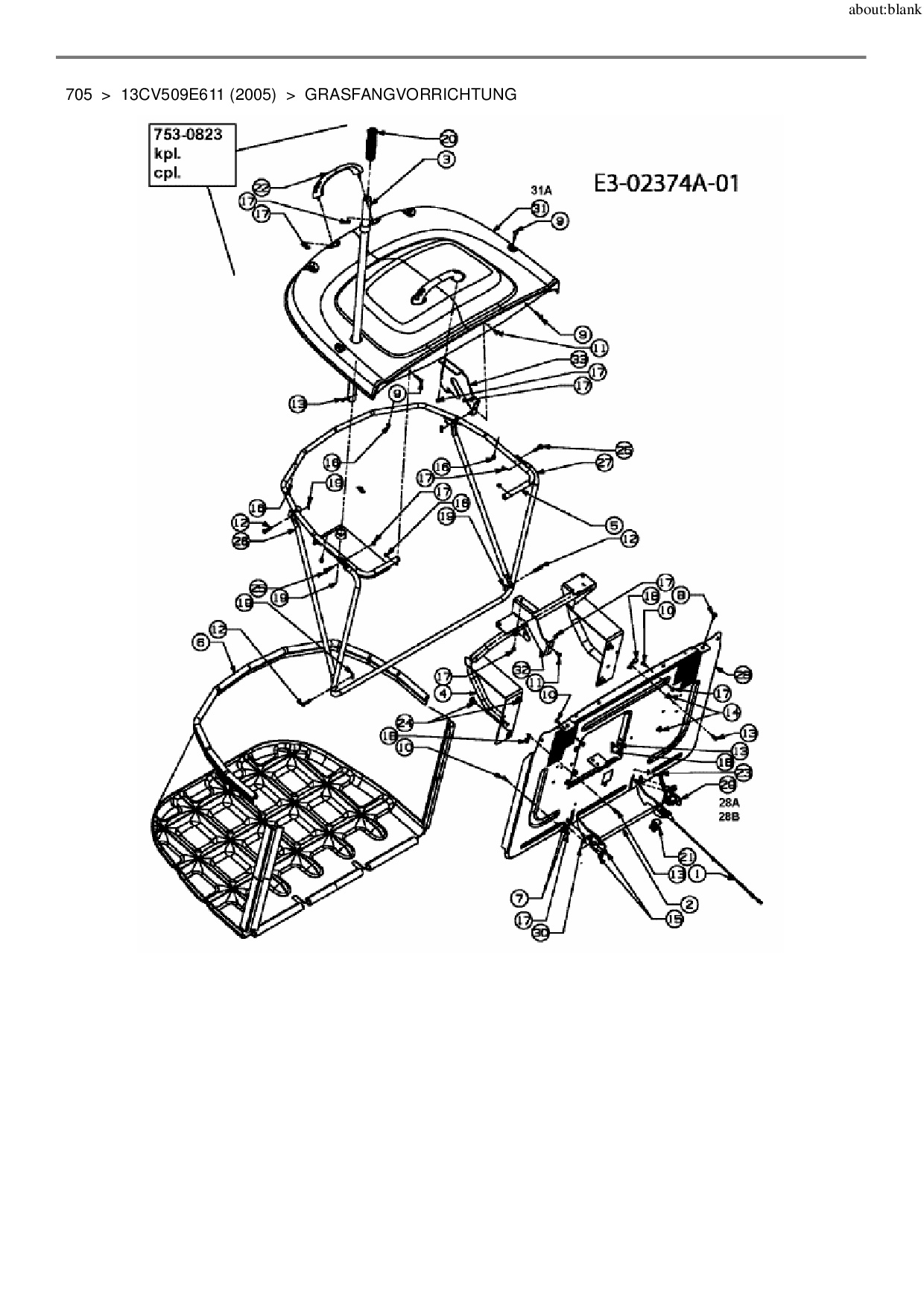

Zeichnung Grasfangvorrichtung

Die Ersatzteil-Zeichnung für Rasentraktor Lawnflite 705 als Download:
Download Ersatzteil-Zeichnung Lawnflite 705 Zeichnung Grasfangvorrichtung (PDF-Format)
Download Ersatzteil-Zeichnung Lawnflite 705 Zeichnung Grasfangvorrichtung (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Rasentraktor Lawnflite 705 aus der Zeichnung Grasfangvorrichtung:
Standard
20 40 60 80
Artikel 1 - 33 von 33
KABELBAUM VOLLST500BAG für Lawnflite Rasentraktor 705 # Pos. Nr. 1
27,66 € *
Lieferzeit: 2 - 10 Werktage
SPERRKLINKE-GRASFANGSACK für Lawnflite Rasentraktor 705 # Pos. Nr. 2
30,06 € *
Lieferzeit: 2 - 10 Werktage
STAHLROHR VSTHEBELGRSBG500 für Lawnflite Rasentraktor 705 # Pos. Nr. 3
31,82 € *
Lieferzeit: 2 - 10 Werktage
ROHRRAHMEN VST GRSBG 250L 500 für Lawnflite Rasentraktor 705 # Pos. Nr. 4
117,18 € *
Lieferzeit: 2 - 10 Werktage
ROHRRAHMEN VOLLST OBEN BAG 250 für Lawnflite Rasentraktor 705 # Pos. Nr. 5
108,93 € *
Lieferzeit: 2 - 10 Werktage
FLRD-SCHRAUBE 1/4-20 .62 GR5 für Lawnflite Rasentraktor 705 # Pos. Nr. 7
5,88 € *
Lieferzeit: 2 - 10 Werktage
SCHR AB 1/4-14 .625 TRUSTRXI für Lawnflite Rasentraktor 705 # Pos. Nr. 8
4,88 € *
Lieferzeit: 2 - 10 Werktage
FL-RD-SCHR M5x30 DIN 603-4.8 für Lawnflite Rasentraktor 705 # Pos. Nr. 9
7,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHRAUBE M6x12 DIN 933-8.8 für Lawnflite Rasentraktor 705 # Pos. Nr. 10
5,88 € *
Lieferzeit: 2 - 10 Werktage
FLACHKOPFSCHR TORX M6x1x15.00 für Lawnflite Rasentraktor 705 # Pos. Nr. 11
4,88 € *
Lieferzeit: 2 - 10 Werktage
ABSTECKBOLZEN .25 DIA x 1.25LG für Lawnflite Rasentraktor 705 # Pos. Nr. 12
6,88 € *
Lieferzeit: 2 - 10 Werktage
ABSTECKBOLZEN .25 DIA x.50 für Lawnflite Rasentraktor 705 # Pos. Nr. 13
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-BUNDMUTTER 5/16-18 NYLON für Lawnflite Rasentraktor 705 # Pos. Nr. 14
5,92 € *
Lieferzeit: 2 - 10 Werktage
6KT-BUNDMUTTER 1/4-20 NYLON für Lawnflite Rasentraktor 705 # Pos. Nr. 15
6,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-NYLSTOPBUNDMUTTER M5-0.8 für Lawnflite Rasentraktor 705 # Pos. Nr. 16
4,88 € *
Lieferzeit: 2 - 10 Werktage
S-6KT-MUTTER M6 DIN 985-8 für Lawnflite Rasentraktor 705 # Pos. Nr. 17
4,88 € *
Lieferzeit: 2 - 10 Werktage
FEDERSTECKER.092 X 1.64 LG für Lawnflite Rasentraktor 705 # Pos. Nr. 18
4,88 € *
Lieferzeit: 2 - 10 Werktage
FEDERSTECKER .072 x.92 LG für Lawnflite Rasentraktor 705 # Pos. Nr. 19
4,88 € *
Lieferzeit: 2 - 10 Werktage
GRIFF1.0 ID x 4.7 LG für Lawnflite Rasentraktor 705 # Pos. Nr. 20
14,96 € *
Lieferzeit: 2 - 10 Werktage
TASTSCHALTER für Lawnflite Rasentraktor 705 # Pos. Nr. 21
13,61 € *
Lieferzeit: 2 - 10 Werktage
GRIFF MIT SCHRAUBEN BAG 500 MR für Lawnflite Rasentraktor 705 # Pos. Nr. 22
11,45 € *
Lieferzeit: 2 - 10 Werktage
ZUGFEDER .380 OD x 2.500- LG für Lawnflite Rasentraktor 705 # Pos. Nr. 23
13,06 € *
Lieferzeit: 2 - 10 Werktage
SHLT-SCHR .435 x.178-5/16 x.56 für Lawnflite Rasentraktor 705 # Pos. Nr. 24
7,88 € *
Lieferzeit: 2 - 10 Werktage
SCHULTERSCHR 9,5mmx5mm M6-1x24 für Lawnflite Rasentraktor 705 # Pos. Nr. 25
4,88 € *
Lieferzeit: 2 - 10 Werktage
VERB.STANGE GRASFANGSACK 250L für Lawnflite Rasentraktor 705 # Pos. Nr. 26
30,10 € *
Lieferzeit: 2 - 10 Werktage
FRONTRAHMEN BAG 250L / 300L für Lawnflite Rasentraktor 705 # Pos. Nr. 27
87,66 € *
Lieferzeit: 2 - 10 Werktage
KIT HECKPLATTE für Lawnflite Rasentraktor 705 # Pos. Nr. 28
173,46 € *
Lieferzeit: 2 - 10 Werktage
KIT HECKPLATTE für Lawnflite Rasentraktor 705 # Pos. Nr. 28A
173,46 € *
Lieferzeit: 2 - 10 Werktage
KIT HECKPLATTE für Lawnflite Rasentraktor 705 # Pos. Nr. 28B
173,46 € *
Lieferzeit: 2 - 10 Werktage
SCHARNIERWINKEL LI SPERRKLINKE für Lawnflite Rasentraktor 705 # Pos. Nr. 29
17,20 € *
Lieferzeit: 2 - 10 Werktage
SCHARNIERWINKEL RE SPERRKLINKE für Lawnflite Rasentraktor 705 # Pos. Nr. 30
17,20 € *
Lieferzeit: 2 - 10 Werktage
HARDTOPGRASFANGSACK250L für Lawnflite Rasentraktor 705 # Pos. Nr. 31
235,76 € *
Lieferzeit: 2 - 10 Werktage
HARDTOP GRASFANGSACK 250L für Lawnflite Rasentraktor 705 # Pos. Nr. 31A
232,80 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 33 von 33
