Getriebe 618-04331A

Zeichnung für MTD Rasentraktor LTEX 105 A mit der Geräte-Artikelnr. 13HT98KN682 ab Baujahr 2015:

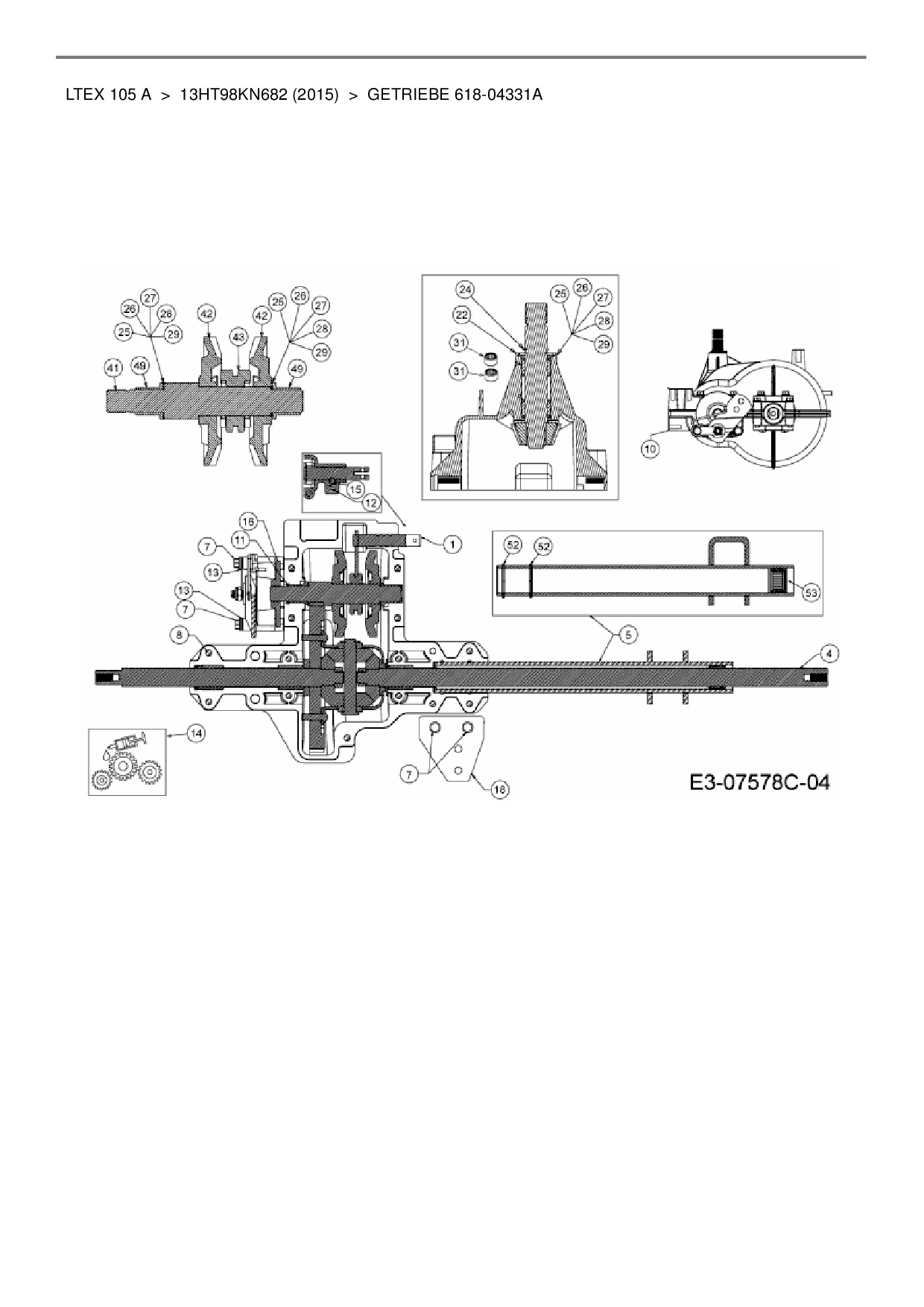

Zeichnung Getriebe 618-04331A

Die Ersatzteil-Zeichnung für Rasentraktor MTD LTEX 105 A als Download:
Download Ersatzteil-Zeichnung MTD LTEX 105 A Zeichnung Getriebe 618-04331A (PDF-Format)
Download Ersatzteil-Zeichnung MTD LTEX 105 A Zeichnung Getriebe 618-04331A (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Rasentraktor MTD LTEX 105 A aus der Zeichnung Getriebe 618-04331A:
Standard
20 40 60 80
Artikel 1 - 26 von 26
SCHALTGABEL ZUS. für MTD Rasentraktor LTEX 105 A # Pos. Nr. 1
43,93 € *
Lieferzeit: 2 - 10 Werktage
DIFFERENTIAL VOLLSTSNGLE SPD für MTD Rasentraktor LTEX 105 A # Pos. Nr. 4
670,14 € *
Lieferzeit: 2 - 10 Werktage
ROHR VOLLST. für MTD Rasentraktor LTEX 105 A # Pos. Nr. 5
116,54 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR TT 1/4-20 2.375 HXIND für MTD Rasentraktor LTEX 105 A # Pos. Nr. 7
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR TT 1/4-20 1.625 HXIND für MTD Rasentraktor LTEX 105 A # Pos. Nr. 8
5,88 € *
Lieferzeit: 2 - 10 Werktage
GEHÄUSE UNTERTEIL 500 für MTD Rasentraktor LTEX 105 A # Pos. Nr. 10
127,28 € *
Lieferzeit: 2 - 10 Werktage
WELLENDICHTRING .625x.812x.094 für MTD Rasentraktor LTEX 105 A # Pos. Nr. 11
13,28 € *
Lieferzeit: 2 - 10 Werktage
DRUCKFEDER .225X.50- für MTD Rasentraktor LTEX 105 A # Pos. Nr. 12
5,88 € *
Lieferzeit: 2 - 10 Werktage
FL-SCHEIBE .281 x .50 x .063 für MTD Rasentraktor LTEX 105 A # Pos. Nr. 13
5,88 € *
Lieferzeit: 2 - 10 Werktage
KUGEL .250- LAGERZAPFEN für MTD Rasentraktor LTEX 105 A # Pos. Nr. 15
7,88 € *
Lieferzeit: 2 - 10 Werktage
BREMSSCHEIBE für MTD Rasentraktor LTEX 105 A # Pos. Nr. 16
20,05 € *
Lieferzeit: 2 - 10 Werktage
MONTAGEPLATTE-GETRIEBE für MTD Rasentraktor LTEX 105 A # Pos. Nr. 18
12,88 € *
Lieferzeit: 2 - 10 Werktage
SICHERUNGSRING E-TYP 5133-75 für MTD Rasentraktor LTEX 105 A # Pos. Nr. 22
4,88 € *
Lieferzeit: 2 - 10 Werktage
SICHERUNGSRING für MTD Rasentraktor LTEX 105 A # Pos. Nr. 24
5,88 € *
Lieferzeit: 2 - 10 Werktage
PASSSCHEIBE 16x22x1 DIN 988 für MTD Rasentraktor LTEX 105 A # Pos. Nr. 25
4,88 € *
Lieferzeit: 2 - 10 Werktage
FL-SCHEIBE.634 x 1.00 x.04HT für MTD Rasentraktor LTEX 105 A # Pos. Nr. 26
5,88 € *
Lieferzeit: 2 - 10 Werktage
PASSSCHEIBE .630x1.000x.020 HD für MTD Rasentraktor LTEX 105 A # Pos. Nr. 27
5,88 € *
Lieferzeit: 2 - 10 Werktage
PASSSCHEIBE.632x1.000x.035HD für MTD Rasentraktor LTEX 105 A # Pos. Nr. 28
5,88 € *
Lieferzeit: 2 - 10 Werktage
PASSSCHEIBE .632x1.000x.025 HD für MTD Rasentraktor LTEX 105 A # Pos. Nr. 29
5,88 € *
Lieferzeit: 2 - 10 Werktage
NADELLAGER .625X.813X.495 für MTD Rasentraktor LTEX 105 A # Pos. Nr. 31
19,45 € *
Lieferzeit: 2 - 10 Werktage
WELLE ANTRIEB LINKS BREMSE für MTD Rasentraktor LTEX 105 A # Pos. Nr. 41
46,89 € *
Lieferzeit: 2 - 10 Werktage
KEGELRAD 42 ZÄHNE für MTD Rasentraktor LTEX 105 A # Pos. Nr. 42
41,02 € *
Lieferzeit: 2 - 10 Werktage
KLAUE KUPPLUNG für MTD Rasentraktor LTEX 105 A # Pos. Nr. 43
18,84 € *
Lieferzeit: 2 - 10 Werktage
FLANSCHLAGER 5/8IDX3/4- LG. für MTD Rasentraktor LTEX 105 A # Pos. Nr. 49
9,88 € *
Lieferzeit: 2 - 10 Werktage
O-RING 1.174 ID X .103 THK für MTD Rasentraktor LTEX 105 A # Pos. Nr. 52
5,88 € *
Lieferzeit: 2 - 10 Werktage
NADELLAGER .7500 X 1.000 X .68 für MTD Rasentraktor LTEX 105 A # Pos. Nr. 53
32,72 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 26 von 26
