Fahrantrieb

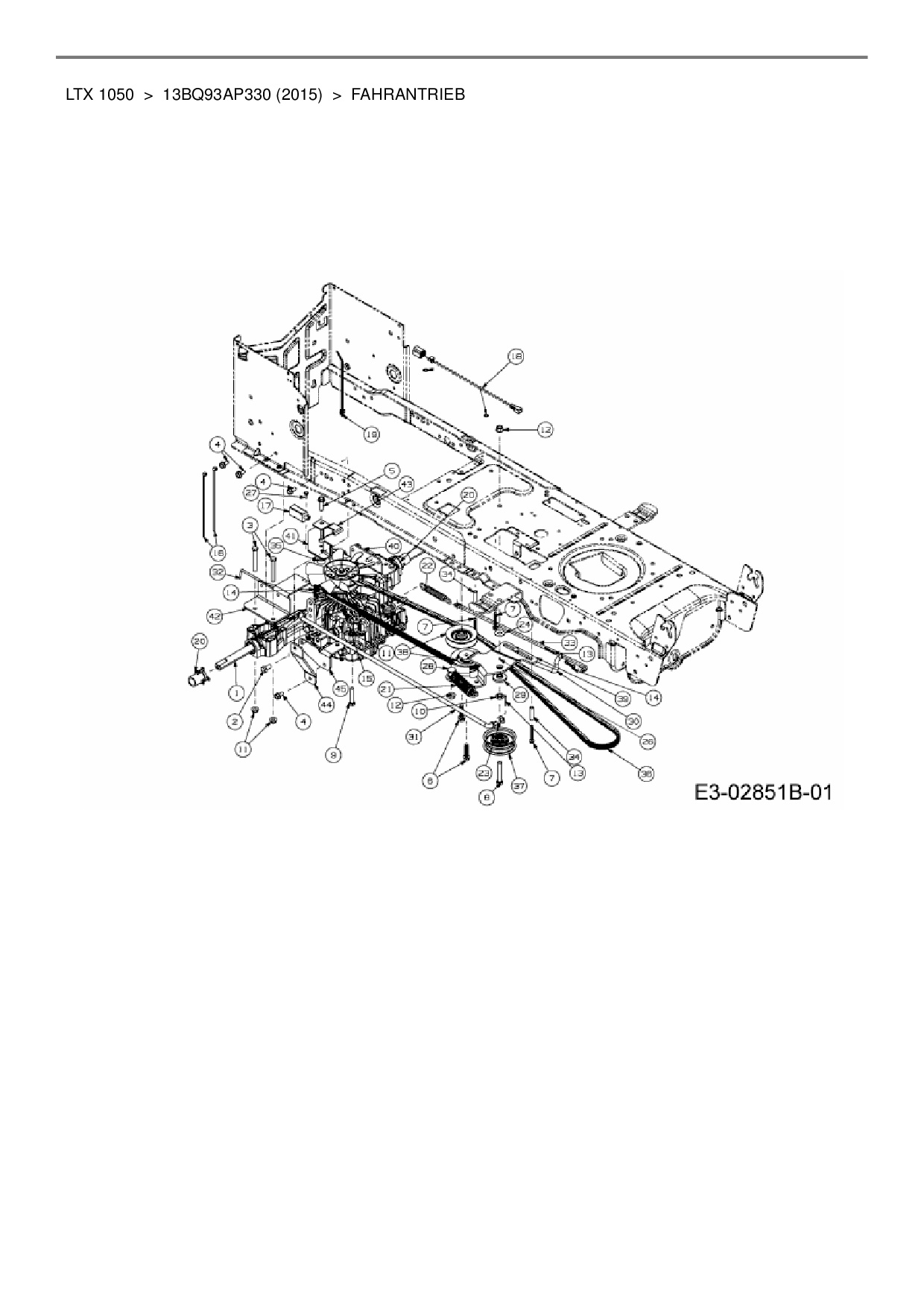

Zeichnung für Cub Cadet Rasentraktor LTX 1050 mit der Geräte-Artikelnr. 13BQ93AP330 ab Baujahr 2015:

Zeichnung Fahrantrieb

Die Ersatzteil-Zeichnung für Rasentraktor Cub Cadet LTX 1050 als Download:
Download Ersatzteil-Zeichnung Cub Cadet LTX 1050 Zeichnung Fahrantrieb (PDF-Format)
Download Ersatzteil-Zeichnung Cub Cadet LTX 1050 Zeichnung Fahrantrieb (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Rasentraktor Cub Cadet LTX 1050 aus der Zeichnung Fahrantrieb:
Standard
20 40 60 80
Artikel 1 - 18 von 18
AUSKUPPELSTANGE GETRIEBE NX9 für Cub Cadet Rasentraktor LTX 1050 # Pos. Nr. 32
15,78 € *
Lieferzeit: 2 - 10 Werktage
BUNDBUCHSE 1.375x .380x .183 für Cub Cadet Rasentraktor LTX 1050 # Pos. Nr. 29
5,45 € *
Lieferzeit: 2 - 10 Werktage
DISTANZSTÜCK .260x.372x1.420LG für Cub Cadet Rasentraktor LTX 1050 # Pos. Nr. 34
5,95 € *
Lieferzeit: 2 - 10 Werktage
DRAHTBRÜCKE REVERSE K46 für Cub Cadet Rasentraktor LTX 1050 # Pos. Nr. 18
19,26 € *
Lieferzeit: 2 - 10 Werktage
KABELBINDER 3/16 X .05 X 7.4 für Cub Cadet Rasentraktor LTX 1050 # Pos. Nr. 16
4,65 € *
Lieferzeit: 2 - 10 Werktage
KABELBINDER 7.5 LG NYLON 6/6 für Cub Cadet Rasentraktor LTX 1050 # Pos. Nr. 19
5,65 € *
Lieferzeit: 2 - 10 Werktage
KEILRIEMEN V TYP 4L x 85.0" für Cub Cadet Rasentraktor LTX 1050 # Pos. Nr. 36
91,28 € *
Lieferzeit: 2 - 10 Werktage
KONTAKTSCHALTER NO/NC 4 POLIG für Cub Cadet Rasentraktor LTX 1050 # Pos. Nr. 17
20,29 € *
Lieferzeit: 2 - 10 Werktage
RIEMENSCHEIBE IDLER 2.75 OD für Cub Cadet Rasentraktor LTX 1050 # Pos. Nr. 37
33,23 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE FLACH .375 x.738 x.063 für Cub Cadet Rasentraktor LTX 1050 # Pos. Nr. 23
4,65 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE FLACH .385x1.000x.030 für Cub Cadet Rasentraktor LTX 1050 # Pos. Nr. 24
7,19 € *
Lieferzeit: 2 - 10 Werktage
SCHULTERSCHR .50 x.685 3/8-16 für Cub Cadet Rasentraktor LTX 1050 # Pos. Nr. 28
9,20 € *
Lieferzeit: 2 - 10 Werktage
SCHULTERSCHR T #10-32 .500 für Cub Cadet Rasentraktor LTX 1050 # Pos. Nr. 27
4,65 € *
Lieferzeit: 2 - 10 Werktage
SPANNROLLE V-TYPE x 3.06 für Cub Cadet Rasentraktor LTX 1050 # Pos. Nr. 38
42,86 € *
Lieferzeit: 2 - 10 Werktage
SPANNROLLENHALTER für Cub Cadet Rasentraktor LTX 1050 # Pos. Nr. 39
27,60 € *
Lieferzeit: 2 - 10 Werktage
STANGE GETRIEBE FUSSPEDAL BYPA für Cub Cadet Rasentraktor LTX 1050 # Pos. Nr. 30
13,28 € *
Lieferzeit: 2 - 10 Werktage
ZUGFEDER .59 OD x 4.00 LG für Cub Cadet Rasentraktor LTX 1050 # Pos. Nr. 22
12,44 € *
Lieferzeit: 2 - 10 Werktage
ZUGFEDER 1.00 OD x 4.75 x .125 für Cub Cadet Rasentraktor LTX 1050 # Pos. Nr. 21
13,97 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 18 von 18
