Bohrmaschine GBM13-2 RE (3 601 AB2 001)

Zeichnungen von Bosch Bohrmaschine GBM13-2 RE mit der Geräte-Artikelnummer 3 601 AB2 001

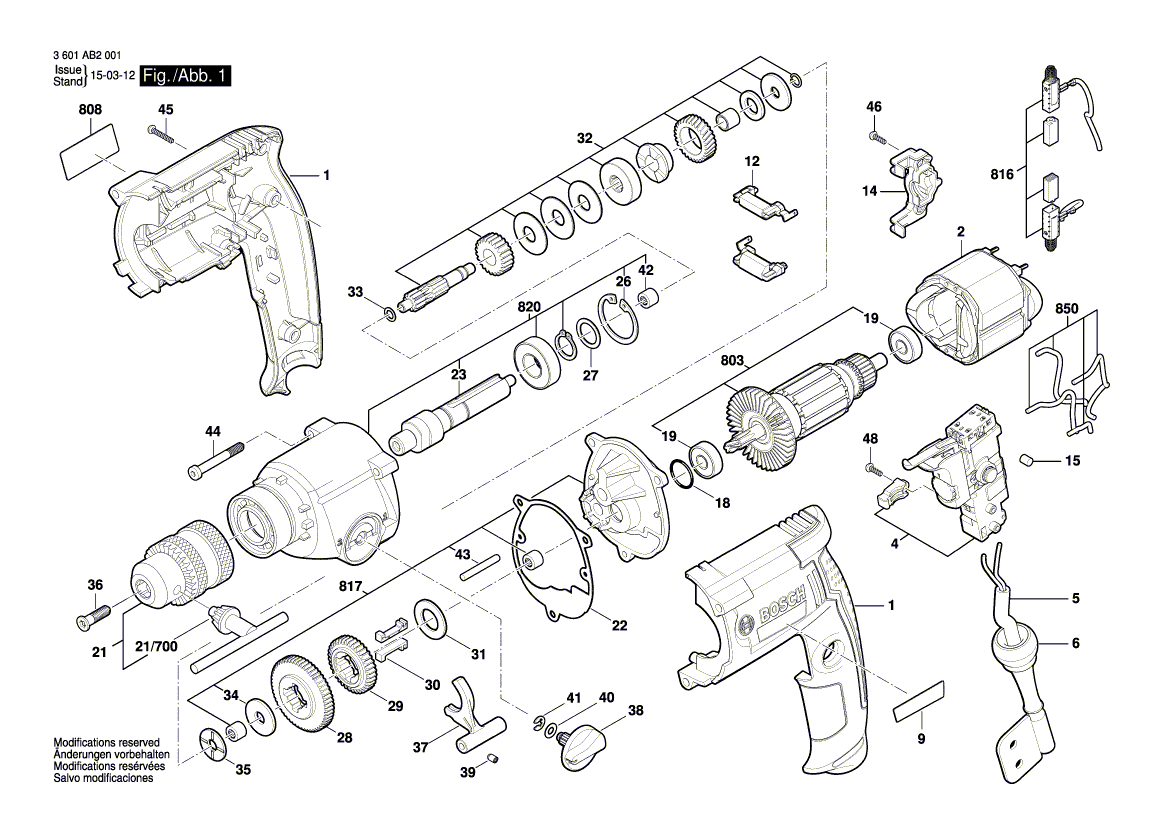

Zeichnung 1


Beachten Sie bitte, dass Ihre Geräte Nr. 3 601 AB2 001 lauten muss. Nur so kann sichergestellt werden, dass das Ersatzteil passt.
Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine Mail (mit Bild vom Geräte-Typenschild) schreiben oder eine Ersatzteilanfrage stellen.
Ersatzteile von Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001):
Standard
20 40 60 80
Artikel 1 - 40 von 40
Motorgehäuse für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 1
35,33 € *
Lieferzeit: 2 - 10 Werktage
Polschuh 230-240V für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 2
30,24 € *
Lieferzeit: 2 - 10 Werktage
Schalter für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 4
45,51 € *
Lieferzeit: 2 - 10 Werktage
Netzanschlussleitung EU 4,15m 2 x 1,0mm H07 RN-F für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 5
30,77 € *
Lieferzeit: 2 - 10 Werktage
Firmenschild für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 9
5,28 € *
Lieferzeit: 2 - 10 Werktage
Entstörfilter für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 12
11,80 € *
Lieferzeit: 2 - 10 Werktage
Dämpfungsgummi für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 15
4,52 € *
Lieferzeit: 2 - 10 Werktage
O-Ring für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 18
4,52 € *
Lieferzeit: 2 - 10 Werktage
Kugellager 8x22x7 für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 19
9,88 € *
Lieferzeit: 2 - 10 Werktage
Bohrfutter Ø1,5-13 MM, 1/2" für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 21
39,39 € *
Lieferzeit: 2 - 10 Werktage
Bohrfutterschlüssel SG2 für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 21/700
10,94 € *
Lieferzeit: 2 - 10 Werktage
Flachdichtung für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 22
4,52 € *
Lieferzeit: 2 - 10 Werktage
Bohrspindel für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 23
27,51 € *
Lieferzeit: 2 - 10 Werktage
Sicherungsbügel DIN 472-32x1,2 MM für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 26
4,86 € *
Lieferzeit: 2 - 10 Werktage
Ausgleichscheibe 0,5 MM für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 27
4,52 € *
Lieferzeit: 2 - 10 Werktage
Stirnrad für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 28
20,02 € *
Lieferzeit: 2 - 10 Werktage
Stirnrad für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 29
20,02 € *
Lieferzeit: 2 - 10 Werktage
Flachkeil für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 30
9,88 € *
Lieferzeit: 2 - 10 Werktage
Vorgelege für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 32
92,81 € *
Lieferzeit: 2 - 10 Werktage
Ausgleichscheibe 0,3 MM für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 33
4,52 € *
Lieferzeit: 2 - 10 Werktage
Unterlegscheibe für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 34
6,55 € *
Lieferzeit: 2 - 10 Werktage
Nadelhülse für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 35
4,52 € *
Lieferzeit: 2 - 10 Werktage
Senkschraube M6x23 für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 36
4,52 € *
Lieferzeit: 2 - 10 Werktage
Verstellschieber für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 37
6,55 € *
Lieferzeit: 2 - 10 Werktage
Drehknopf für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 38
4,86 € *
Lieferzeit: 2 - 10 Werktage
Rastkappe für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 39
4,52 € *
Lieferzeit: 2 - 10 Werktage
Distanzscheibe für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 40
4,52 € *
Lieferzeit: 2 - 10 Werktage
Sicherungsscheibe 4 DIN 6799 für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 41
4,86 € *
Lieferzeit: 2 - 10 Werktage
Nadellager Ø6 MM für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 42
5,78 € *
Lieferzeit: 2 - 10 Werktage
Zylinderstift DIN 6325-4M6x32 für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 43
7,56 € *
Lieferzeit: 2 - 10 Werktage
Schaftschraube für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 44
4,52 € *
Lieferzeit: 2 - 10 Werktage
Blechschraube für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 45
4,52 € *
Lieferzeit: 2 - 10 Werktage
Linsenkopfschraube 3x10 ST für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 46
4,52 € *
Lieferzeit: 2 - 10 Werktage
Torx-Linsenschraube 3x10 für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 48
4,86 € *
Lieferzeit: 2 - 10 Werktage
Anker 230-240V für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 803
84,10 € *
Lieferzeit: 2 - 10 Werktage
Typschild für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 808
5,70 € *
Lieferzeit: 2 - 10 Werktage
Kohlebürstensatz für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 816
18,00 € *
Lieferzeit: 2 - 10 Werktage
Zwischenflansch für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 817
39,39 € *
Lieferzeit: 2 - 10 Werktage
Getriebegehäuse für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 820
92,81 € *
Lieferzeit: 2 - 10 Werktage
Verbindungskabel für Bosch Bohrmaschine GBM13-2 RE (3 601 AB2 001) # Blatt 1 Nr. 850
10,94 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 40 von 40
