Bohrhammer GBH 2-25 DV (3 611 B67 103)

Zeichnungen von Bosch Bohrhammer GBH 2-25 DV mit der Geräte-Artikelnummer 3 611 B67 103

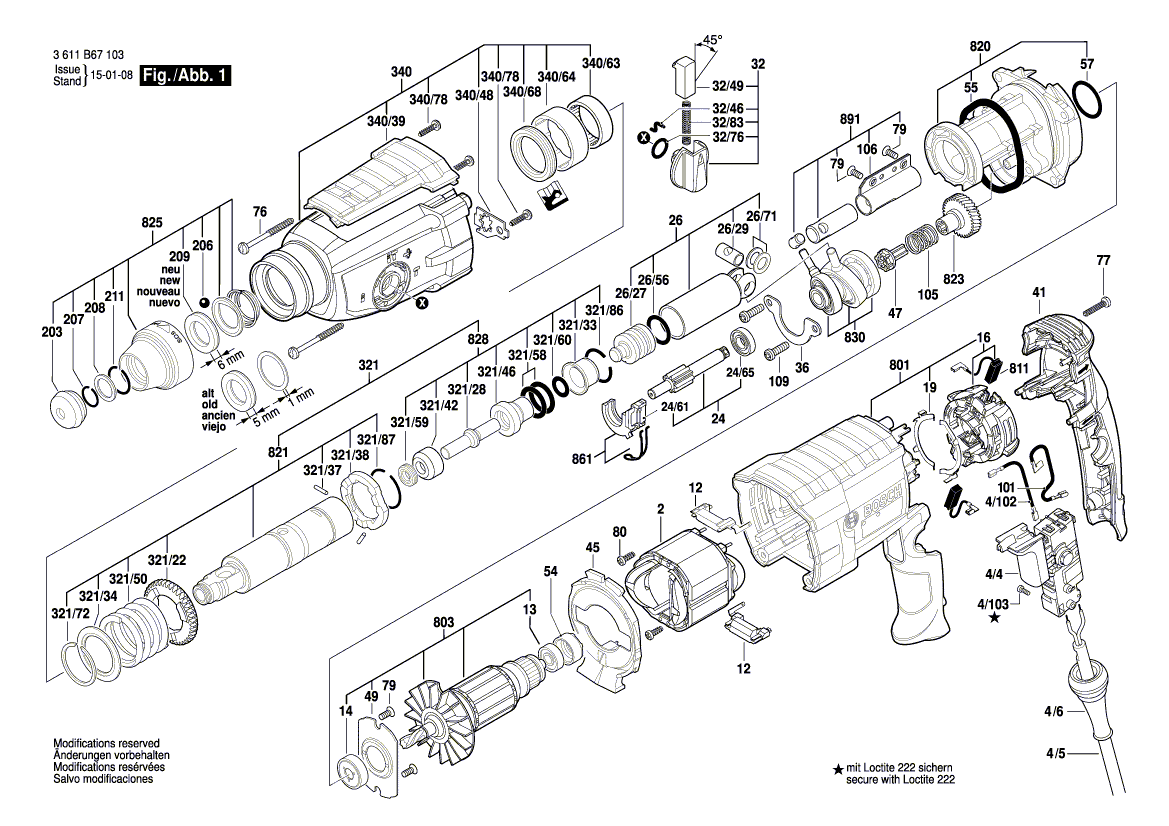

Zeichnung 1

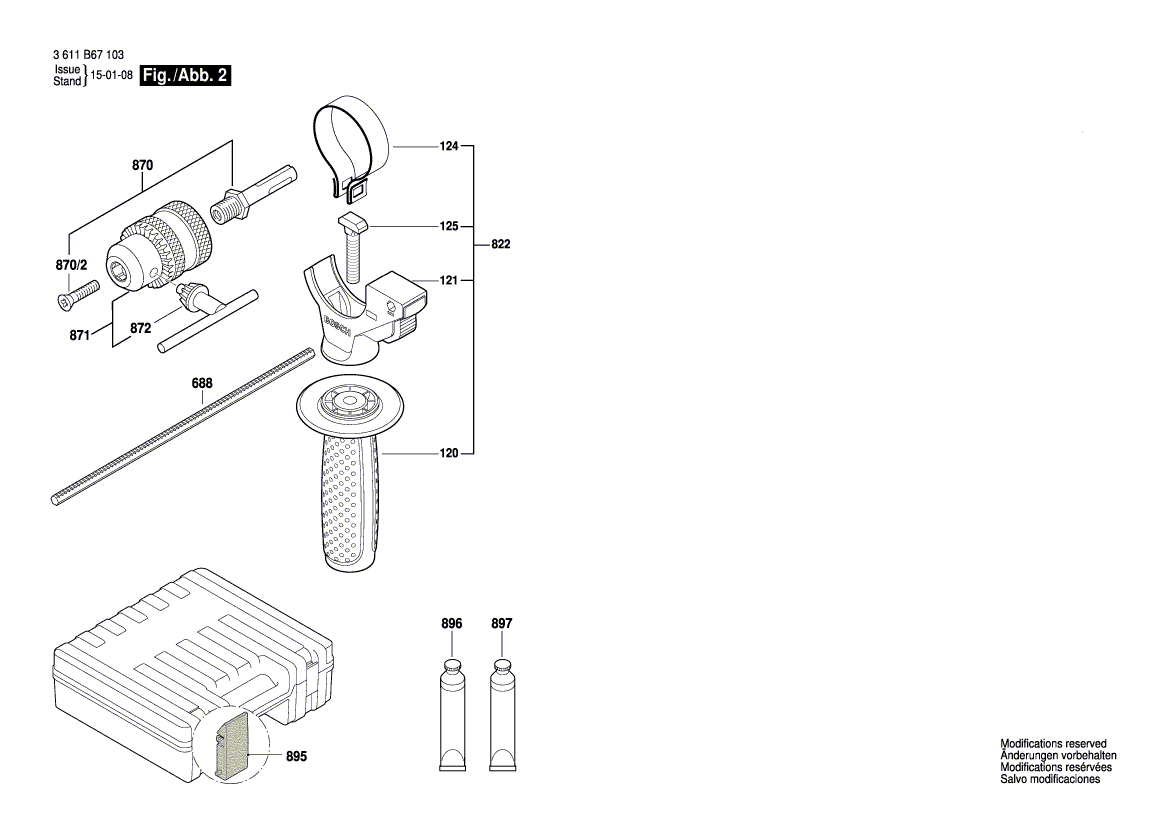

 Zeichnung 2


Beachten Sie bitte, dass Ihre Geräte Nr. 3 611 B67 103 lauten muss. Nur so kann sichergestellt werden, dass das Ersatzteil passt.
Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine Mail (mit Bild vom Geräte-Typenschild) schreiben oder eine Ersatzteilanfrage stellen.
Ersatzteile von Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103):
Standard
20 40 60 80
Artikel 1 - 40 von 91
Polschuh 230V für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 2
27,51 € *
Lieferzeit: 2 - 10 Werktage
Schalter für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 4/4
35,33 € *
Lieferzeit: 2 - 10 Werktage
Netzanschlussleitung EU 4,15m 2 x 1,0mm H07 RN-F für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 4/5
27,51 € *
Lieferzeit: 2 - 10 Werktage
Verbindungsleitung für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 4/102
4,52 € *
Lieferzeit: 2 - 10 Werktage
Linsenkopfschraube 3x10 ST für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 4/103
4,52 € *
Lieferzeit: 2 - 10 Werktage
Adaptermodul für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 12
4,52 € *
Lieferzeit: 2 - 10 Werktage
Rillenkugellager 7x19x6 für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 13
8,86 € *
Lieferzeit: 2 - 10 Werktage
Rillenkugellager 9x24x7 für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 14
12,97 € *
Lieferzeit: 2 - 10 Werktage
Bürstenplatte für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 16
27,51 € *
Lieferzeit: 2 - 10 Werktage
Schaltkontakt für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 19
4,52 € *
Lieferzeit: 2 - 10 Werktage
Zahnwelle für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 24
39,39 € *
Lieferzeit: 2 - 10 Werktage
Schaltstück für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 24/61
8,86 € *
Lieferzeit: 2 - 10 Werktage
Rillenkugellager für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 24/65
14,72 € *
Lieferzeit: 2 - 10 Werktage
Hammerkolben für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 26
63,26 € *
Lieferzeit: 2 - 10 Werktage
Schläger für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 26/27
30,77 € *
Lieferzeit: 2 - 10 Werktage
Kolbenbolzen für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt N/V Nr. 26/97
8,86 € *
Lieferzeit: 2 - 10 Werktage
O-Ring 17,0x3,0 MM GRUEN für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 26/56
5,28 € *
Lieferzeit: 2 - 10 Werktage
Führungsscheibe für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 26/71
4,52 € *
Lieferzeit: 2 - 10 Werktage
Knebelgriff für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 32
6,55 € *
Lieferzeit: 2 - 10 Werktage
Mitnehmerstift für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 32/46
4,52 € *
Lieferzeit: 2 - 10 Werktage
Schalterknopf ROT für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 32/49
4,52 € *
Lieferzeit: 2 - 10 Werktage
O-Ring 10,5x2,7 MM für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 32/76
4,86 € *
Lieferzeit: 2 - 10 Werktage
Druckfeder für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 32/83
6,55 € *
Lieferzeit: 2 - 10 Werktage
Lagerhalter für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 36
4,52 € *
Lieferzeit: 2 - 10 Werktage
Gehäusedeckel für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 41
14,72 € *
Lieferzeit: 2 - 10 Werktage
Luftleitring für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 45
4,86 € *
Lieferzeit: 2 - 10 Werktage
Schaltelement für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 47
9,88 € *
Lieferzeit: 2 - 10 Werktage
Lagerschild für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 49
4,86 € *
Lieferzeit: 2 - 10 Werktage
Gummibuchse für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 54
4,52 € *
Lieferzeit: 2 - 10 Werktage
O-Ring 59,5x5,0 MM für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 55
6,55 € *
Lieferzeit: 2 - 10 Werktage
O-Ring 24,0x2,0 MM für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 57
4,52 € *
Lieferzeit: 2 - 10 Werktage
Gewindefurchschraube für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 76
4,52 € *
Lieferzeit: 2 - 10 Werktage
Torx-Linsenschraube 4x25 für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 77
4,52 € *
Lieferzeit: 2 - 10 Werktage
Gewindeformschraube für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 79
4,52 € *
Lieferzeit: 2 - 10 Werktage
Torx-Linsenschraube für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 80
4,52 € *
Lieferzeit: 2 - 10 Werktage
Verbindungsleitung für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 101
4,86 € *
Lieferzeit: 2 - 10 Werktage
Druckfeder für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 105
4,52 € *
Lieferzeit: 2 - 10 Werktage
Koecher für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 106
4,86 € *
Lieferzeit: 2 - 10 Werktage
Torx-Linsenschraube M5x16-TORX,T25 SILBER für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 1 Nr. 109
4,86 € *
Lieferzeit: 2 - 10 Werktage
Zusatzhandgriff für Bosch Bohrhammer GBH 2-25 DV (3 611 B67 103) # Blatt 2 Nr. 120
16,18 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 40 von 91
