Armaturenbrett, Schalthebel

Zeichnung für Cub Cadet Schneefräse 730 HDTDE mit der Geräte-Artikelnr. 31AY77KZ603 ab Baujahr 2018:

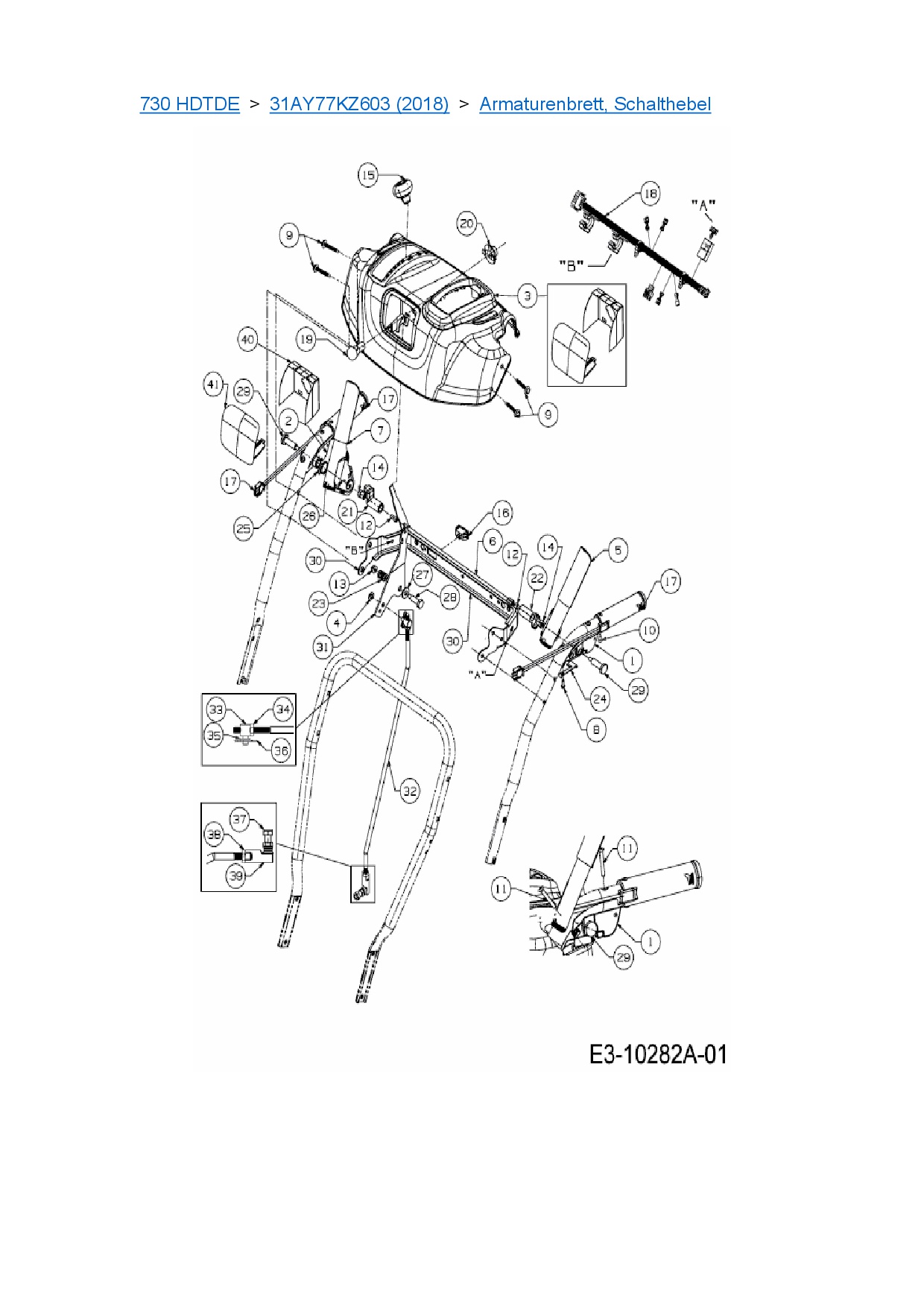

Zeichnung Armaturenbrett, Schalthebel

Die Ersatzteil-Zeichnung für Schneefräse Cub Cadet 730 HDTDE als Download:
Download Ersatzteil-Zeichnung Cub Cadet 730 HDTDE Zeichnung Armaturenbrett, Schalthebel (PDF-Format)
Download Ersatzteil-Zeichnung Cub Cadet 730 HDTDE Zeichnung Armaturenbrett, Schalthebel (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Schneefräse Cub Cadet 730 HDTDE aus der Zeichnung Armaturenbrett, Schalthebel:
Standard
20 40 60 80
Artikel 1 - 20 von 38
GEHÄUSE VOLLSTÄNDIG für Cub Cadet Schneefräse 730 HDTDE # Pos. Nr. 1
38,99 € *
Lieferzeit: 2 - 10 Werktage
EINRASTER KUPPLUNGSHEBEL RH für Cub Cadet Schneefräse 730 HDTDE # Pos. Nr. 2
38,59 € *
Lieferzeit: 2 - 10 Werktage
ARMATURENBRETT SCHWARZ für Cub Cadet Schneefräse 730 HDTDE # Pos. Nr. 3
99,76 € *
Lieferzeit: 2 - 10 Werktage
KUPPLUNGSHEBEL VOLLST. LINKS für Cub Cadet Schneefräse 730 HDTDE # Pos. Nr. 5
21,72 € *
Lieferzeit: 2 - 10 Werktage
STANGE VOLLSTÄNDIG für Cub Cadet Schneefräse 730 HDTDE # Pos. Nr. 6
33,33 € *
Lieferzeit: 2 - 10 Werktage
KUPPLUNGSHEBEL VOLLST. RECHTS für Cub Cadet Schneefräse 730 HDTDE # Pos. Nr. 7
28,46 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR PLASTITE #8-16 x.50 für Cub Cadet Schneefräse 730 HDTDE # Pos. Nr. 8
6,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCH TT 1/4-20 1.625 HXINDW für Cub Cadet Schneefräse 730 HDTDE # Pos. Nr. 9
5,88 € *
Lieferzeit: 2 - 10 Werktage
SENKSCHR #10-16 0.625 OVALCSK für Cub Cadet Schneefräse 730 HDTDE # Pos. Nr. 10
5,88 € *
Lieferzeit: 2 - 10 Werktage
SCHRAUBE #10-24 1.375 OVALCSK für Cub Cadet Schneefräse 730 HDTDE # Pos. Nr. 11
7,88 € *
Lieferzeit: 2 - 10 Werktage
INNEN-6KT-SCHR. 1/4-20 x.50 für Cub Cadet Schneefräse 730 HDTDE # Pos. Nr. 12
4,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-BUNDMUTTER 1/4-20 NYLON für Cub Cadet Schneefräse 730 HDTDE # Pos. Nr. 13
6,88 € *
Lieferzeit: 2 - 10 Werktage
6K-BUNDMUTTER 1/4-20 für Cub Cadet Schneefräse 730 HDTDE # Pos. Nr. 14
7,88 € *
Lieferzeit: 2 - 10 Werktage
KNAUF SCHALTHEBEL für Cub Cadet Schneefräse 730 HDTDE # Pos. Nr. 15
7,98 € *
Lieferzeit: 2 - 10 Werktage
SCHALTER für Cub Cadet Schneefräse 730 HDTDE # Pos. Nr. 16
12,44 € *
Lieferzeit: 2 - 10 Werktage
HANDGRIFF BEHEIZBAR für Cub Cadet Schneefräse 730 HDTDE # Pos. Nr. 17
83,70 € *
Lieferzeit: 2 - 10 Werktage
GLÜHLAMPE12V 21W für Cub Cadet Schneefräse 730 HDTDE # Pos. Nr. 19
9,13 € *
Lieferzeit: 2 - 10 Werktage
LAMPEN-FASSUNG 1/4 DREHUNG für Cub Cadet Schneefräse 730 HDTDE # Pos. Nr. 20
8,88 € *
Lieferzeit: 2 - 10 Werktage
SPERRKLINKE für Cub Cadet Schneefräse 730 HDTDE # Pos. Nr. 21
17,14 € *
Lieferzeit: 2 - 10 Werktage
SCHALTNOCKEN ARRET. KUPPLUNG für Cub Cadet Schneefräse 730 HDTDE # Pos. Nr. 22
12,88 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 20 von 38
